Кожухотрубный теплообменник КС 210-2СК-ПВ-Б

Аппарат КС 210-2СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 12,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 100 кг
Документ: И-230836

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	580,0
Запас по поверхности, %	21%
Температура, °C	135 → 80	70 → 93
Расход	0,93 т/ч	20,0 м³/ч
Давление, бар	16,0	16,0
Площадь теплообмена	12,0 м²
Масса аппарата (сухая)	100 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и диаметрам.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
К1	Вход греющей среды	Ду 65, фланец ГОСТ 33259	1	16
К2	Выход греющей среды	Ду 25, фланец ГОСТ 33259	1	16
К3	Вход нагреваемой среды	Ду 65, фланец ГОСТ 33259	1	16
К4	Выход нагреваемой среды	Ду 65, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304, Ø8×0,8
Трубная решётка	AISI 304
Фланцы К1, К4	Ст20 (ГОСТ 33259)
Фланцы К2, К3	AISI 304 (ГОСТ 33259)
Оголовок К1	Ст20
Оголовок К2	AISI 304

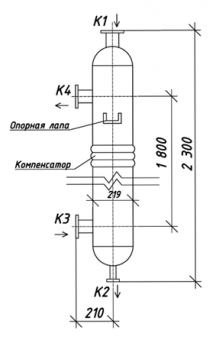

Габаритные размеры (по чертежу)

Размер	Значение
Высота (общая)	≈ 2300 мм
Длина корпуса	≈ 1800 мм
Диаметр кожуха	≈ 210 мм
