Кожухотрубный теплообменник КС 130-2СК-ПВ-Б

Аппарат КС 130-2СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,0 м², расчётное давление 16 бар, вертикальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,0 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 4,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 36 кг
Документ: И-230844

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Мощность, кВт	470
Запас по поверхности, %	21 %
Температура, °C	150 → 90	120 → 60
Расход	0,74 м³/ч	3,5 м³/ч
Давление, бар	16	16
Площадь теплообмена	4,0 м²
Масса аппарата (сухая)	36 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 25, фланец ГОСТ 33259-2015	1	16
K3	Вход нагреваемой среды	Ду 32, фланец ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 32, фланец ГОСТ 33259-2015	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы КТК3, К4	Ст20 (ГОСТ 33259-2015)
Фланцы К2	AISI 304 (ГОСТ 33259-2015)
Оголовок К1	Ст20
Оголовок К2	AISI 304

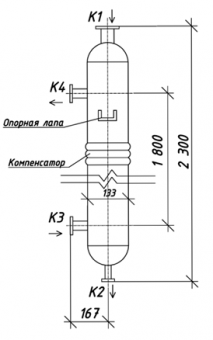

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Вертикальное
Монтаж	После установки заземлить
Примечание	Эскиз не в масштабе, размеры уточняются при расчёте
