Кожухотрубный теплообменник КС-Т "Муравей"

Аппарат КС-Т "Муравей" применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 1,1 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 1,05 м² Ру 16 бар AISI 304 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 1,05 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 8 кг
Документ: U-230846

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	40,0
Запас по поверхности, %	14,0 %
Температура, °C	10 → 65	95 → 30
Расход	0,63 т/ч	0,5 т/ч
Давление, бар	16,0	16,0
Площадь теплообмена	1,05 м²
Масса аппарата (сухая)	8 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
K1	Вход среды №1	Муфта приварная 1″	1	16
K2	Выход среды №1	Муфта приварная 1″	1	16
K3	Вход среды №2	Муфта приварная 1″	1	16
K4	Выход среды №2	Муфта приварная 1″	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 8×0,5 (гладкие)
Трубная решётка	AISI 304
Муфты K1–K4	AISI 304 (приварные)
Оголовки KT / K?	AISI 304 (съёмные)

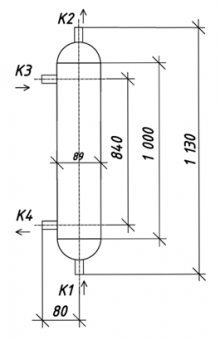

Габаритные размеры (по чертежу)

Размер	Значение
Длина	≈ 1130 мм
Диаметр кожуха	Ø 80 мм
Диаметр трубного пучка	Ø 65 мм
