Кожухотрубный теплообменник КС 100-1СК-ПВ-Б

Аппарат КС 100-1СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: — м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: — м² (уточняется при расчёте)
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 12 кг
Документ: U-230847

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Мощность, кВт	28,0
Запас по поверхности, %	16%
Температура, °C	180 → 110	96 → 74
Расход	0,04 т/ч	2,0 т/ч
Давление, бар	16
Масса аппарата (сухая)	12 кг

Примечание: площадь уточняется при расчёте; параметры могут быть адаптированы под ТЗ.

Присоединительные размеры

Позиция	Назначение	Маркировка / тип	Кол-во	Ру, бар
K1	Вход греющей среды	Фланец Ду25 ГОСТ 33259	1	16
K2	Выход греющей среды	Фланец Ду15 ГОСТ 33259	1	16
K3	Вход нагреваемой среды	Резьба приварная Ду25	1	16
K4	Выход нагреваемой среды	Резьба приварная Ду25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы К1, К2	Ст20 / AISI 304 (ГОСТ 33259)
Патрубки К3, К4	Ст20 (резьба приварная)
Оголовки	Несъёмные: К1 — Ст20; К2 — AISI 304

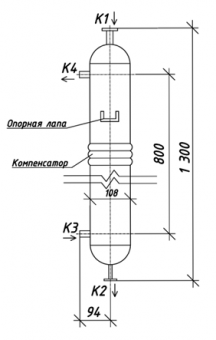

Габаритные размеры (по чертежу)

Размер	Значение
Опорная лапа (отверстие)	Ø 16 мм
Масса пустого	12 кг
