Кожухотрубный теплообменник КС 210-2СК-ПВ-Б
Аппарат КС 210-2СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 12,0 м² Ру 16 бар AISI 304 / Ст20 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 12,0 м²
- Давление расчётное
- 16 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 110 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Пар Мощность, кВт 660,0 Запас по поверхности, % 40 % Температура, °C 5 → 80 115 → 80 Расход 10 т/ч 76 т/ч Давление, бар 16,0 16,0 Площадь теплообмена 12,0 м² Масса аппарата (сухая) 110 кг Примечание: значения могут уточняться при расчёте; допускаются варианты по материалам и исполнению.

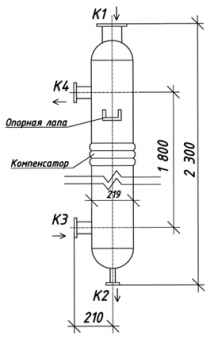

Присоединительные размерыТип Назначение Маркировка Ду, мм Кол-во Ру, бар К1 Вход греющей среды ГОСТ 33259-2015 80 1 16 К2 Выход греющей среды ГОСТ 33259-2015 25 1 16 К3 Вход нагреваемой среды ГОСТ 33259-2015 50 1 16 К4 Выход нагреваемой среды ГОСТ 33259-2015 50 1 16 МатериалыЭлемент Материал Корпус Ст20 Трубки AISI 304 8×0,8 Трубная решётка AISI 304 Фланцы К1–К4 AISI 304 (ГОСТ 33259-2015) Оголовки Несъёмные AISI 304 Габаритные размеры (по чертежу)Размер Значение Длина ≈ 2300 мм Высота ≈ 1800 мм Опорная лапа Ø 18 мм - Отзывы
-
