Кожухотрубный теплообменник КС 210-4СП-11пп-Б

Аппарат КС 210-4СП-11пп-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12 м² Ру 16 бар AISI 321 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 12 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 321 / AISI 321
Материал трубной решётки: AISI 304
Масса (≤): ≈ 100 кг
Документ: И-230906

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода (нагреваемая)	Масло (греющая)
Мощность, кВт	105,0
Запас по поверхности, %	12 %
Температура, °C	+20 → +45	+110 → +30
Расход	36 м³/ч	24 м³/ч
Давление, бар	16,0	16,0
Площадь теплообмена	12 м²
Масса аппарата (сухая)	≈ 100 кг

Примечание: отдельные параметры уточняются при расчёте под конкретное ТЗ.

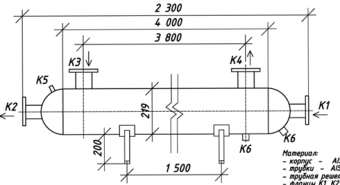

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
К1	Вход нагреваемой среды	Ду 50; фланец ГОСТ 33259	1	16
К2	Выход нагреваемой среды	Ду 30; фланец ГОСТ 33259	1	16
К3	Вход греющей среды	Ду 50; фланец ГОСТ 33259	1	16
К4	Выход греющей среды	Ду 50; фланец ГОСТ 33259	1	16
К5	Воздухоотводчик (муфта)	—	—	—
К6	Дренаж (муфта)	—	—	—

Примечание: диаметры и исполнение муфт уточняются при расчёте.

Материалы

Элемент	Материал
Корпус (кожух)	AISI 321
Трубки	AISI 321 (пучок «11пп»)
Трубная решётка	AISI 304
Фланцы К1/К2	AISI 321, ГОСТ 33259-2015
Фланцы К3/К4	AISI 321, ГОСТ 33259-2015
Оголовки К1/К2	AISI 321

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	—
Диаметр кожуха	—
Межосевое опор	—

Примечание: габариты уточняются при расчёте и в спецификации к И-230906.
