Кожухотрубный теплообменник КС 300Р-1,5-Б

Аппарат КС 300Р-1,5-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 7,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — паровой нагрев. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 7 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 7 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 260 кг
Документ: И-230907

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Водомасляная эмульсия	Пар
Мощность, кВт	450
Запас по поверхности, %	35 %
Температура, °C	33 → 98	—
Расход	82,7 т/ч	12 т/ч
Давление, бар	16,0
Площадь теплообмена	7 м²
Масса аппарата (сухая)	260 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 125 фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 125 фланец ГОСТ 33259-2015	1	16
K3	Вход нагреваемой среды	Ду 125 фланец ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 125 фланец ГОСТ 33259-2015	1	16
K5	Под прерыватель вакуума	Муфта приварная Ду 15	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,87)
Трубная решётка	AISI 304
Фланцы K1–K2	Ст20 (ГОСТ 33259-2015)
Уплотнение	Паронит

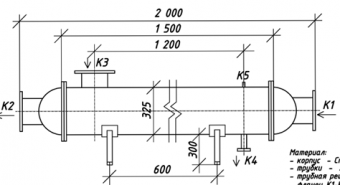

Габаритные размеры (по чертежу)

Размер	Значение
Длина (ориентировочно)	≈ 2000 мм
Диаметр кожуха	Ø 300 мм
Опорное отверстие	Ø 18 мм
