Описание

Кожухотрубный теплообменник КС 270-2СП-11пп-Б

Аппарат КС 270-2СП-11пп-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 16,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 16,0 м² Ру 16 бар AISI 321 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 16,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 321 / AISI 304
Масса (≤): ≈ 190 кг
Документ: И-230913

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	39,0 (179,0)
Запас по поверхности, %	24 % (10 %)
Температура, °C	15 → 40	15 → 110
Расход	11,3 (51,3)	2,4 (2,4)
Давление, бар	16,0	16,0
Площадь теплообмена	16,0 м²
Масса аппарата (сухая)	190 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

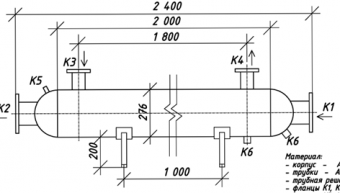

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
К1	Вход греющей среды	Ду 50, фланец ГОСТ 33259	1	16
К2	Выход греющей среды	Ду 50, фланец ГОСТ 33259	1	16
К3	Вход нагреваемой среды	Ду 100, фланец ГОСТ 33259	1	16
К4	Выход нагреваемой среды	Ду 100, фланец ГОСТ 33259	1	16
К5	Воздухоотводчик	Муфта приварная Ду 19	1	16
Дренаж	Слив	Муфта приварная Ду 25	1	16

Материалы

Элемент	Материал
Корпус	AISI 321
Трубки	AISI 321
Трубная решётка	AISI 304
Фланцы	AISI 321 (ГОСТ 33259-2015)
Муфты	AISI 321
