Кожухотрубный теплообменник КС 130-1,5СК-ПВ-Б

Аппарат КС 130-1,5СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,0 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 3,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 30 кг
Документ: Б-230915

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	65,0
Запас по поверхности, %	12 %
Температура, °C	100 → 45	100 → 60
Расход	0,08 м³/ч	3,0 т/ч
Давление, бар	16,0	16,0
Площадь теплообмена	3,0 м²
Масса аппарата (сухая)	30 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и соединениям.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 32, фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 15, фланец ГОСТ 33259-2015	1	16
K3	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 8×0,8
Трубная решётка	AISI 304
Фланцы К1–К4	Ст20 / AISI 304 (ГОСТ 33259-2015)
Оголовки	К1, К3 — Ст20; К2 — AISI 304; К4 — Ст20

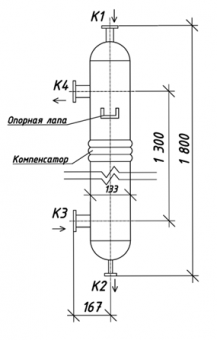

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Вертикальное
Масса пустого	30 кг
