Кожухотрубный теплообменник КС 400У-2СП-Б

Аппарат КС 400У-2СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 34,8 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 34,82 м² Ру 16 бар AISI 304 / 321 Производство СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 34,82 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 304 / AISI 321
Масса (≤): ≈ 850 кг
Документ: И-230929

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Выходные газы	Вода
Мощность, кВт	709,7
Запас по поверхности, %	17 %
Температура, °C	483 → 99	70 → 95
Расход	6,29 т/ч	24,4 м³/ч
Давление, бар	16	16
Площадь теплообмена	34,82 м²
Масса аппарата (сухая)	850 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 250 фл. ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 250 фл. ГОСТ 33259-2015	1	16
K3	Вход нагреваемой среды	Ду 65 фл. ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 65 фл. ГОСТ 33259-2015	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 321
Трубная решётка	AISI 321
Фланцы K1–K4	AISI 304 (ГОСТ 33259-2015)
Оголовки	AISI 304 (несъёмные)

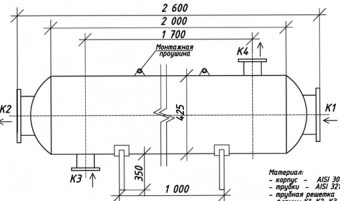

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 2600 мм
Диаметр кожуха	Ø 400 мм
Масса нетто	≈ 850 кг
