Кожухотрубный теплообменник КС 210-2-Б

Аппарат КС 210-2-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 12,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 100 кг
Документ: U-230943

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	250
Запас по поверхности, %	16
Температура, °C	26 → 15	70 → 18
Расход	20,0 м³/ч	22,0 м³/ч
Давление, бар	16,0	16,0
Площадь теплообмена	12,0 м²
Масса аппарата (сухая)	100 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
К1	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	16
К2	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	16
К3	Вход греющей среды	Ду 50, фланец ГОСТ 33259	1	16
К4	Выход греющей среды	Ду 50, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы К1–К4	Ст20, ГОСТ 33259-2015
Оголовки	Ст20

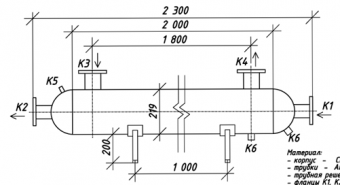

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Горизонтальное
Масса	≈ 100 кг
