Кожухотрубный теплообменник КС 270-3СП-Б

Аппарат КС 270-3СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 24,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 24,0 м² Ру 16 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 24,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 270 кг
Документ: И-230944

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло
Мощность, кВт	3370
Запас по поверхности, %	6 %
Температура, °C	10 → 70	20 → 40
Расход	29,0 т/ч	24,0 т/ч
Давление, бар	16	16
Площадь теплообмена	24,0 м²
Масса аппарата (сухая)	270 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и соединениям.

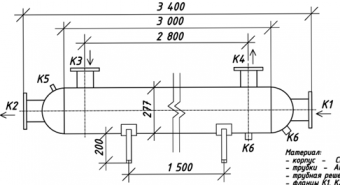

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
К1	Вход греющей среды	Ду 50, фланец ГОСТ 33259-2015	1	16
К2	Выход греющей среды	Ду 50, фланец ГОСТ 33259-2015	1	16
К3	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
К4	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
К5	Воздухоотводчик	Муфта приварная Ду15	1	16
К6	Дренаж	Муфта приварная Ду25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы К1–К4	Ст20, ГОСТ 33259-2015
Оголовки	Ст20
