Кожухотрубный теплообменник КС 150-2СК-ПВ-Б

Аппарат КС 150-2СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,6 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,62 м² Ру 16 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 3,62 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 80 кг
Документ: Б-230982

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	529,5
Запас по поверхности, %	14%
Температура, °C	5 → 70	190 → 90
Расход	0,74 т/ч	—
Давление, бар	16	16
Площадь теплообмена	3,62 м²
Масса аппарата (сухая)	80 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 50, фланец ГОСТ 33259	1	16
K2	Выход греющей среды	Ду 25, фланец ГОСТ 33259	1	16
K3	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	16
K4	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы K1–K4	ГОСТ 33259-2015, Ст20
Оголовок несъёмный К1	Ст20
Оголовок несъёмный К2	AISI 304

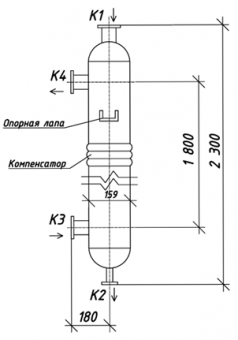

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Вертикальное
Опорная лапа	Да
Компенсатор	Предусмотрен
