Кожухотрубный теплообменник КС 500Р-3СП-Б

Аппарат КС 500Р-3СП-Б применяется в промышленных тепловых схемах. Параметры: расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: — Ру 16/10 бар Ст20 / AISI 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Мощность: 1043,8 кВт
Давление расчётное: 10 / 16 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 321
Масса (≤): ≈ 1300 кг
Документ: И-230986

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода (18%)
Мощность, кВт	1043,8
Запас по поверхности, %	13%
Температура, °C	+10 → +5	+70 → +75
Расход	179,0 т/ч	2795 т/ч
Давление, бар	10,0	16,0
Масса аппарата (сухая)	1300 кг

Примечание: значения уточняются при проектном расчёте.

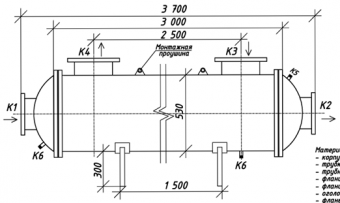

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
К1	Вход греющей среды	Ду 200, фланец ГОСТ 33259-2015	1	16
К2	Выход греющей среды	Ду 200, фланец ГОСТ 33259-2015	1	16
К3	Вход нагреваемой среды	Ду 250, фланец ГОСТ 33259-2015	1	16
К4	Выход нагреваемой среды	Ду 250, фланец ГОСТ 33259-2015	1	16
К5	Выпуск воздуха	Резьба Ду15, сталь	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 321
Трубная решётка	AISI 321
Фланцы К1-К4	AISI 321, ГОСТ 33259-2015
Оголовки	AISI 321, съёмные
