Кожухотрубный теплообменник КС 100-1СК-СП-Б

Аппарат КС 100-1СК-СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 5,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 5,0 м² Ру 16 бар AISI 304 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 5,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 12 кг
Документ: И-231005

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	5,0
Запас площади, %	18 %
Температура, °C	130 → 20	90 → 100
Расход	0,05 м³/ч	0,05 м³/ч
Давление, бар	16	16
Площадь теплообмена	5,0 м²
Масса аппарата (сухая)	12 кг

Примечание: расчётные параметры уточняются при проектировании.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 25, фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 19, резьба приварная	1	16
K3	Вход нагреваемой среды	Ду 25, резьба приварная	1	16
K4	Выход нагреваемой среды	Ду 25, резьба приварная	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 8×0,8
Трубная решётка	AISI 304
Фланцы	AISI 304 (ГОСТ 33259-2015)
Патрубки K2, K3, K4	AISI 304, резьба приварная
Оголовки	AISI 304, несъёмные

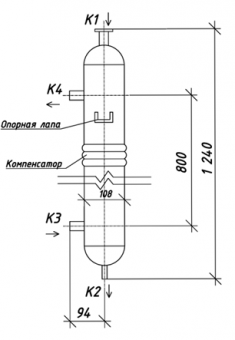

Габариты (по чертежу)

Размер	Значение
Монтажное исполнение	Вертикальное
Опорная лапа	Есть
Заземление	Обязательно после монтажа
