Кожухотрубный теплообменник КС 150У-1,5СК-Б

Аппарат КС 150У-1,5СК-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,5 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 4,5 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304 (∅8×0,8)
Масса (≤): ≈ 60 кг
Документ: И-231016

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	345,0
Запас по поверхности, %	12 %
Температура, °C	75 → 35	50 → 10
Расход	15,1 т/ч	11,83 т/ч
Давление, бар	16	16
Площадь теплообмена	4,5 м²
Масса аппарата (сухая)	60 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

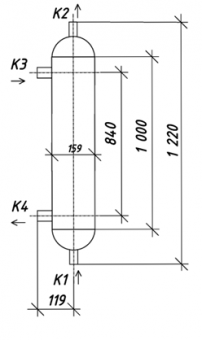

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015, исп. B	1	16
K2	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015, исп. B	1	16
K3	Вход греющей среды	Ду 50, фланец ГОСТ 33259-2015, исп. B	1	16
K4	Выход греющей среды	Ду 50, фланец ГОСТ 33259-2015, исп. B	1	16
K5	Дренаж	Ду 25, муфта приварная	1	16

Примечание: типоразмеры подтверждаются по финальному чертежу.

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (∅8×0,8)
Трубная решётка	AISI 304
Фланцы K1–K4	ГОСТ 33259-2015, Ст20
Оголовки	Ст20
Дренажный штуцер	Сталь, муфта приварная

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	—
Диаметр кожуха	—
Масса	≈ 60 кг

Примечание: габариты уточняются при расчёте и выпуске КД.
