Кожухотрубный теплообменник КС 150-1У-7пп-Б

Аппарат КС 150-1У-7пп-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,0 м² Ру 10 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 3,0 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: Ст20 / AISI 304 (8×0,8)
Масса (≤): ≈ 35 кг
Документ: U-231026

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло
Мощность, кВт	5,8
Запас по поверхности, %	9 %
Температура, °C	+15 → +30	+45 → +40
Расход	0,33 м³/ч	2,1 т/ч
Давление, бар	10,0	10,0
Площадь теплообмена	3,0 м²
Масса аппарата (сухая)	35 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход нагреваемой	Ду 25; муфта приварная (1")	1	16
K2	Выход нагреваемой	Ду 25; муфта приварная (1")	1	16
K3	Вход греющей	Ду 32; муфта приварная (1 1/4")	1	16
K4	Выход греющей	Ду 32; муфта приварная (1 1/4")	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Патрубки K1–K4	Ст20, муфта приварная
Оголовок КТ (несъёмный)	Ст20
Оголовок К2 (несъёмный)	Ст20

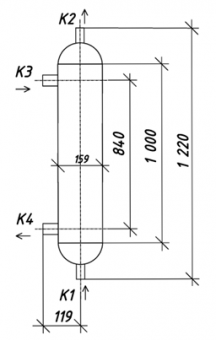

Габаритные размеры (по чертежу)

Размер	Значение
Габариты	—
Диаметр кожуха	—
Монтажные присоединения	—

Примечание: конечные размеры уточняются при расчёте и выпуске РКД.
