Кожухотрубный теплообменник КС 130-3СК-7пп-Б

Аппарат КС 130-3СК-7пп-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 16 бар, горизонтальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 6,0 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 6,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 55 кг
Документ: И-231049

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	—	—
Мощность, кВт	40,2
Запас по поверхности, %	14 %
Температура, °C	10 → 60	35 → 35
Расход	1,38 т/ч	2,98 т/ч
Давление, бар	16	16
Площадь теплообмена	6,0 м²
Масса аппарата (сухая)	55 кг

Примечание: данные уточняются при расчёте; возможны варианты по материалам и давлению.

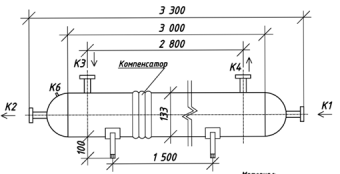

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Фланец ГОСТ 33259 — Ду25	1	16
K2	Выход нагреваемой среды	Фланец ГОСТ 33259 — Ду25	1	16
K3	Вход греющей среды	Фланец ГОСТ 33259 — Ду32	1	16
K4	Выход греющей среды	Фланец ГОСТ 33259 — Ду32	1	16
K5	Воздухоотводчик	Муфта приварная — Ду15	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы	ГОСТ 33259-2015 (Ст20)
Муфты	Ст20

Габаритные размеры

Размер	Значение
Длина	—
Диаметр кожуха	—
Масса	≈ 55 кг
