Кожухотрубный теплообменник КС 210Р-3СП-2х-Б

Аппарат КС 210Р-3СП-2х-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 70,2 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — пищевое производство. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 70,2 м² Ру 10 бар AISI 304 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное, съёмные оголовки
Площадь теплообмена: 70,2 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 180 кг
Документ: И-231076

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Яблочный сок	Вода речная
Мощность, кВт	233,0
Запас по поверхности, %	25 %
Температура, °C	75 → 100	35 → 30
Расход	5,0 м³/ч	12,8 т/ч
Давление, бар	10	10
Площадь теплообмена	70,2 м²
Масса аппарата (сухая)	180 кг

Параметры уточняются при расчёте; возможны изменения по материалам и давлению под задачу.

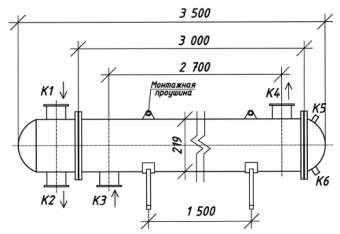

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
K1	Вход греющей среды	Фланец ГОСТ 33259 — Ду50	1	10
K2	Выход греющей среды	Фланец ГОСТ 33259 — Ду50	1	10
K3	Вход нагреваемой среды	Фланец ГОСТ 33259 — Ду50	1	10
K4	Выход нагреваемой среды	Фланец ГОСТ 33259 — Ду50	1	10
K5	Воздухоотводчик	Муфта приварная Ду15	1	10
K6	Дренаж	Муфта приварная Ду25	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (12×1)
Трубная решётка	AISI 304
Фланцы	AISI 304 (ГОСТ 33259-2015)
Оголовки	AISI 304 (съёмные)

Габаритные размеры

Размер	Значение
Длина	≈ 3500 мм
Диаметр кожуха	≈ 210 мм
Масса	≈ 180 кг
