Описание

Кожухотрубный теплообменник КС 210-1-5пп-Б

Аппарат КС 210-1-5пп-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 8,7 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 8,7 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 8,7 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 55 кг
Документ: И-231102

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло
Мощность, кВт	442
Температура, °C	93 → 80	40 → 35
Расход	12,6 т/ч	4,2 т/ч
Давление, бар	16	16
Площадь теплообмена	8,7 м²
Масса аппарата (сухая)	55 кг

Параметры уточняются при расчёте; возможны варианты по материалам и конфигурации.

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Фланец ГОСТ 33259 — Ду50	1	16
K2	Выход нагреваемой среды	Фланец ГОСТ 33259 — Ду50	1	16
K3	Вход греющей среды	Фланец ГОСТ 33259 — Ду50	1	16
K4	Выход греющей среды	Фланец ГОСТ 33259 — Ду50	1	16
K5	Воздухоотводчик	Муфта приварная Ду15	1	16
K6	Дренаж	Муфта приварная Ду25	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы	Сталь 20 (ГОСТ 33259-2015)

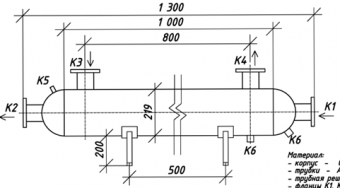

Габаритные размеры

Размер	Значение
Длина	≈ 1300 мм
Диаметр кожуха	≈ 210 мм
Масса	≈ 55 кг
