Кожухотрубный теплообменник КС 400У-1СП-Б

Аппарат КС 400У-1СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 27,4 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 27,42 м² Ру 10 бар AISI 304 / 321 Производство СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 27,42 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: AISI 304 / AISI 321
Масса (≤): ≈ 430 кг
Документ: И-231109

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	3724,4
Запас по поверхности, %	10 %
Температура, °C	70 → 15	90 → 50
Расход	161,3 т/ч	322,0 т/ч
Давление, бар	10	10
Площадь теплообмена	27,42 м²
Масса аппарата (сухая)	430 кг

Параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 200, фланец ГОСТ 33259-2015	1	10
K2	Выход греющей среды	Ду 200, фланец ГОСТ 33259-2015	1	10
T1	Вход нагреваемой среды	Ду 300, фланец ГОСТ 33259-2015	1	10
T2	Выход нагреваемой среды	Ду 300, фланец ГОСТ 33259-2015	1	10

Материалы

Элемент	Материал
Корпус (кожух)	AISI 304
Трубки	AISI 321 (Ø10×1)
Трубная решётка	AISI 321
Фланцы	AISI 304 (ГОСТ 33259-2015)
Оголовки	AISI 304, несъёмные

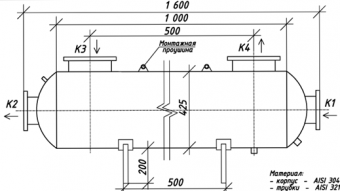

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 1600 мм
Диаметр кожуха	Ø 400 мм
Масса	430 кг
