Кожухотрубный теплообменник КС 400УР-1,5СП-Б

Аппарат КС 400УР-1,5СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 40,5 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 40,5 м² Ру 6,0 бар AISI 304 / 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 40,5 м²
Давление расчётное: 6,0 бар
Материал корпуса / трубок: AISI 304 / AISI 321
Масса (≤): ≈ 650 кг
Документ: Б-231112

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Смесь паров
Мощность, кВт	805,2
Запас по поверхности, %	14 %
Температура, °C	7 → 15	130 → 198
Расход	86,33 м³/ч	125 м³/ч
Давление, бар	6,0	6,0
Площадь теплообмена	40,5 м²
Масса аппарата (сухая)	650 кг

Примечание: данные уточняются при проектном расчёте и подборе аналога.

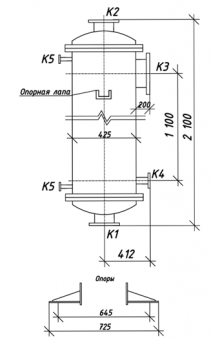

Присоединительные размеры

Позиция	Назначение	Стандарт / Ду	Ру, бар
K1	Вход нагреваемой среды	ГОСТ 33259-2015 / Ду150	10
K2	Выход нагреваемой среды	ГОСТ 33259-2015 / Ду150	10
K3	Вход греющей среды	ГОСТ 33259-2015 / Ду200	10
K4	Выход греющей среды	ГОСТ 33259-2015 / Ду32	10
K5	Дренаж/промывка	ГОСТ 33259-2015 / Ду25	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 321
Трубная решётка	AISI 321
Фланцы K1–K2	AISI 304, ГОСТ 33259-2015
Фланцы K3–K5	AISI 304, ГОСТ 33259-2015
Оголовки	AISI 304
Уплотнения	Паронит
