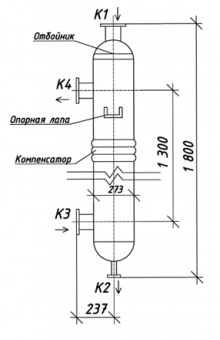

Кожухотрубный теплообменник КС 270-1,5СК-ПВ-Б

Аппарат КС 270-1,5СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 16 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 12,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 140 кг
Документ: И-231122

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Мощность, кВт	650
Запас по поверхности, %	30 %
Температура, °C	220 → 100	5 → 32,5
Расход	3,27 м³/ч	32,5 м³/ч
Давление, бар	16	16
Площадь теплообмена	12,0 м²
Масса пустого	140 кг

Примечание: значения уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные патрубки

Наименование	Ду, мм	Кол-во	Ру, бар	Примечание
Вход греющей среды (K1)	80	1	16	Фланец ГОСТ 33259
Выход греющей среды (K2)	32	1	16	Фланец ГОСТ 33259
Вход нагреваемой среды (K3)	80	1	16	Фланец ГОСТ 33259
Выход нагреваемой среды (K4)	80	1	16	Фланец ГОСТ 33259

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы K1–K4	Ст20 (ГОСТ 33259-2015)
Оголовок K1	Ст20 несъёмный
Оголовок K2	AISI 304 несъёмный
