Кожухотрубный теплообменник КС 150-1,5СК-ПВ-Б-1

Аппарат КС 150-1,5СК-ПВ-Б-1 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,2 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,2 м² Ру 6 бар AISI 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 4,2 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: AISI 321 / AISI 321
Масса (≤): ≈ 90 кг
Документ: И-231124

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Азот / масло	Азот / пары масла
Мощность, кВт	0,6
Запас поверхности	12 %
Температура, °C	300 → 200	60 → 180
Расход	20 кг/ч	17 кг/ч
Давление, бар	6,0	6,0
Площадь теплообмена	4,2 м²
Масса аппарата (сухая)	≈ 90 кг

Примечание: значения уточняются при расчёте; возможны варианты по материалам и диаметрам.

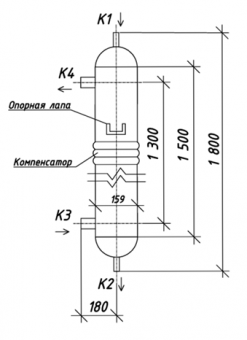

Присоединительные патрубки

№	Назначение	Ду (тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 25, под приварку	1	10
K2	Выход греющей среды	Ду 25, под приварку	1	10
K3	Вход нагреваемой среды	Ду 50, под приварку	1	10
K4	Выход нагреваемой среды	Ду 50, под приварку	1	10

Материалы

Элемент	Материал
Корпус	AISI 321
Трубки	AISI 321 (8×1)
Трубная решётка	AISI 321
Патрубки K1–K4	AISI 321 (под приварку)
Оголовки	AISI 321 (несъёмные)
