КС 100-1,5СК-10×1-1 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу. Площадь: 1,93 м² Ру 6 бар AISI 304 / 316Ti Горизонтальное исполнение Онлайн-расчёт Запросить КП ‹ Эскиз, горизонтальное исполнение Охлаждение масла Теплоутилизация Холодоснабжение/гликоль Пищевая/фармацевтика › Ключевые параметры ИсполнениеГоризонтальное Пл

Подробнее

396 032 ₽

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

КС 100-1,5СК-10×1-1 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу.

Площадь: 1,93 м² Ру 6 бар AISI 304 / 316Ti Горизонтальное исполнение

Онлайн-расчёт Запросить КП

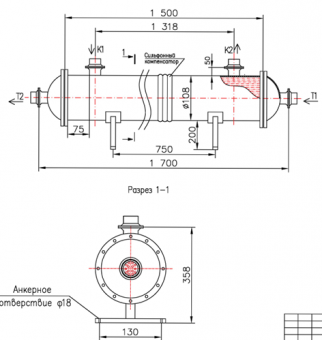

КС 100–1,5СК-10×1–1 — эскиз, горизонтальное исполнение — Эскиз, горизонтальное исполнение

КС 100–1,5СК-10×1–1 — применение для масла — Охлаждение масла

КС 100–1,5СК-10×1–1 — теплоутилизация — Теплоутилизация

КС 100–1,5СК-10×1–1 — чиллер/гликоль — Холодоснабжение/гликоль

КС 100–1,5СК-10×1–1 — фарма/пищевая отрасль — Пищевая/фармацевтика

Ключевые параметры

Исполнение: Горизонтальное
Площадь теплопередачи: 1,93 м²
Расчётное давление: 6 бар
Материал кожуха/трубок: AISI 304 / AISI 316Ti
Масса (≤): ≈ 30 кг
Документ: Б-49037
Дата: 26.09.2024

Коммерческое предложение и наличие

Изготовление по ТЗ, испытания и паспорт включены
Сертификаты соответствия и комплект КЗ-документов
Срок изготовления — 7–14 рабочих дней
Доставка по РФ и ЕАЭС

Получить КП за 15 минут Подобрать аналог Пишите в чат

Конфигурация и исполнение уточняются при расчёте под задачу.

Технические характеристики

Входные данные и расчётные параметры

Параметр	Сторона трубок	Сторона кожуха
Среда	Стоки	Вода
Мощность, кВт	268,1
Запас поверхности, %	16 %
Температура, °C	2,0 → 25,0	80,0 → 63,3
Расход	1,5 м³/ч	2,0 т/ч
Давление, бар	6,0	6,0
Площадь теплопередачи	1,93 м²
Масса пустого (≤)	30 кг

Примечание: данные уточняются при расчёте; допускаются изменения по материалам и соединениям.

Присоединительные патрубки и штуцеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Tri-Clamp 25 DIN 32676	1	6
T2	Выход среды №1	Tri-Clamp 25 DIN 32676	1	6
K1	Вход среды №2	Tri-Clamp 25 DIN 32676	1	6
K2	Выход среды №2	Tri-Clamp 25 DIN 32676	1	6

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 316Ti
Трубная решётка	AISI 316Ti
Патрубки T1/T2	AISI 316
Патрубки K1/K2	AISI 304
Оголовок П-Т2	AISI 316, съёмный
Фланец оголовочный	AISI 316
Уплотнение	Паронит

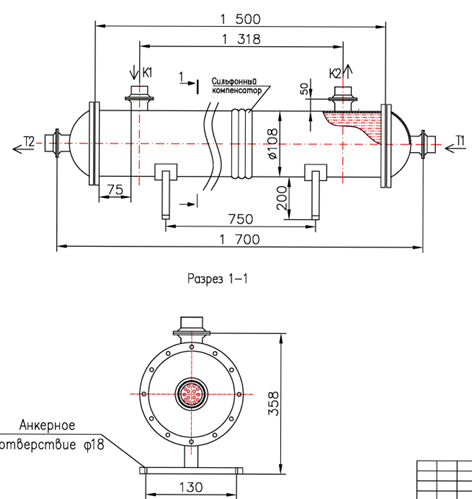

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 1500 мм
Диаметр кожуха	≈ 100 мм
Опорные отверстия	Анкерные, под заземление

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ~1 минуту.

Оперативно проконсультируем, рассчитаем, подберем. Пишите...

Где применяют кожухотрубные КС

Системы ГВС и отопления Охлаждение масла/гликоля Теплоутилизация (дым/газ/воздух) Холодоснабжение/чиллеры Нефтехимия, энергетика, ЖКХ Пищевая и фарма

География и сроки поставки

Москва
1–2 дня • Самовывоз/курьер • Документы день-в-день

Санкт-Петербург
2–3 дня • ТК/курьер • Помощь с разгрузкой

Екатеринбург
3–5 дней • ТК • Обрешётка

Новосибирск
4–6 дней • ТК • Фото/видео отгрузки

Алматы
5–8 дней • Таможня • Пакет КЗ-документов

Астана
5–8 дней • Доставка до двери • Сертификаты по запросу

Сроки зависят от наличия/комплектации и выбранной ТК. Уточним в КП.

Опыт клиентов: кейсы и отзывы

Почему выбирают ООО «АТУ» ()

10+ лет проектного подбора и поставок
Энергетика, пищевая, ЖКХ, нефтехимия — опыт внедрений
КП за 15–60 минут: считаем под режимы, а не «по типоразмеру»
Поддержка: ТЗ → расчёт → ПНР → сервис и ЗИП

FAQ: популярные вопросы

Можно изменить соединения?

Да, возможны варианты с фланцевыми или резьбовыми патрубками.

Подходит ли для сточных вод?

Да, конструкция устойчива к загрязнениям и допускает очистку.

Можно ли вертикальное исполнение?

Да, под заказ возможна вертикальная версия с опорами.

Какой срок службы?

10–12 лет при правильной эксплуатации и обслуживании.

Есть ли паспорт и испытания?

Да, поставляется с паспортом и протоколом гидроиспытаний.

Как производится очистка?

Промывка через штуцера и разборка съёмных оголовков.

Изготавливаете под агрессивные среды?

Да, возможно исполнение из AISI 316L, титановых сплавов.

Как оформить заказ?

Отправьте ТЗ через онлайн-форму или на .

Срок изготовления?

Обычно 7–14 рабочих дней, срочные — по запросу.

Можно доставку по ЕАЭС?

Да, отгрузка с документами КЗ/ЕАЭС возможна.
