КС 150-1,5СК-12×1-4 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу. Площадь: 4,12 м² Ру 6 бар AISI 304 / Ст20 Производство/склад СНГ Онлайн-расчёт Запросить КП ‹ Эскиз, горизонтальное исполнение Охлаждение масла Теплоутилизация Холодоснабжение/гликоль Пищевая/фармацевтика › Ключевые параметры ИсполнениеГоризонтальное Площад

Подробнее

286 361 ₽

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

КС 150-1,5СК-12×1-4 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу.

Площадь: 4,12 м² Ру 6 бар AISI 304 / Ст20 Производство/склад СНГ

Онлайн-расчёт Запросить КП

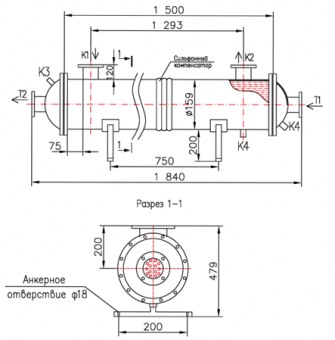

КС 150-1,5СК-12×1-4 — эскиз, горизонтальное исполнение — Эскиз, горизонтальное исполнение

КС 150-1,5СК-12×1-4 — применение для масла — Охлаждение масла

КС 150-1,5СК-12×1-4 — теплоутилизация — Теплоутилизация

КС 150-1,5СК-12×1-4 — чиллер/гликоль — Холодоснабжение/гликоль

КС 150-1,5СК-12×1-4 — фарма/пищевая отрасль — Пищевая/фармацевтика

Ключевые параметры

Исполнение: Горизонтальное
Площадь теплопередачи: 4,12 м²
Расчётное давление: 6 бар
Материал кожуха/трубок: AISI 304 / AISI 304
Масса (≤): ≈ 65 кг
Документ: Б-55542
Дата: 04.07.2025

Коммерческое предложение и наличие

Производство под задачу или отгрузка со склада (по наличию)
Сборка, гидроиспытания, паспорт и ЗИП по запросу
Сертификаты соответствия и пакет КЗ-документов
Срок изготовления типового — 7–14 раб. дней

Получить КП за 15 минут Подобрать аналог Пишите в чат

Уточним конфигурацию, сроки и логистику под ваш проект.

Технические характеристики

Входные данные и расчётные параметры

Параметр	Сторона трубок	Сторона кожуха
Среда	Сточные воды	Антифриз
Мощность, кВт	100,0
Запас поверхности, %	14 %
Температура, °C	9,0 → 12,0	70,0 → 90,0
Расход	12,251 м³/ч	4,592 т/ч
Давление, бар	6,0	6,0
Площадь теплопередачи	4,12 м²
Масса пустого (≤)	65 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные патрубки и штуцеры

Тип	Назначение	Маркировка	Ду, мм	Кол-во	Ру, бар
T1	Вход среды №1	ГОСТ 33259	50	1	16
T2	Выход среды №1	ГОСТ 33259	50	1	16
K1	Вход среды №2	ГОСТ 33259	50	1	16
K2	Выход среды №2	ГОСТ 33259	50	1	16
K3	Воздухоотводчик (резьба приварная)	—	15	1	10
K4	Дренаж (резьба приварная)	—	15	2	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (ДУ2х)
Трубная решётка	AISI 304
Патрубки T1/T2	Ст20 (фланцы)
Патрубки K1/K2	Ст20 (фланцы)
Оголовки съёмные	AISI 304
Фланец оголовочный Ру16	Ст20
Уплотнение оголовка	Паронит

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 1840 мм
Диаметр кожуха	≈ 293 мм
Анкерное основание	Да

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ~1 минуту.

Оперативно проконсультируем, просчитаем, подберем. Пиши...

Где применяют кожухотрубные КС

Системы ГВС и отопления Охлаждение масла/гликоля Теплоутилизация (дым/газ/воздух) Холодоснабжение/чиллеры Нефтехимия, энергетика, ЖКХ Пищевая и фарма

География и сроки поставки

Москва
1–2 дня • Самовывоз/курьер • Документы день-в-день

Санкт-Петербург
2–3 дня • ТК/курьер • Помощь с разгрузкой

Екатеринбург
3–5 дней • ТК • Обрешётка

Новосибирск
4–6 дней • ТК • Фото/видео отгрузки

Алматы
5–8 дней • Таможня • Пакет КЗ-документов

Астана
5–8 дней • Доставка до двери • Сертификаты по запросу

Сроки зависят от наличия/комплектации и выбранной ТК. Уточним в КП.

Опыт клиентов: кейсы и отзывы

Почему выбирают ООО «АТУ» ()

10+ лет проектного подбора и поставок
Энергетика, пищевая, ЖКХ, нефтехимия — опыт внедрений
КП за 15–60 минут: считаем под режимы, а не «по типоразмеру»
Поддержка: ТЗ → расчёт → ПНР → сервис и ЗИП

FAQ: популярные вопросы

Можно ли изменить материалы корпуса или трубок?

Да, можем изготовить из AISI 316L или других марок по запросу.

Подходит ли модель для антифриза?

Да, одна из сторон рассчитана для антифриза, с давлением до 6 бар.

Какой срок изготовления?

Типовое исполнение — 7–14 рабочих дней, нестандартное — по согласованию.

Есть ли испытания и паспорт?

Да, поставляется с паспортом, ИЛ и протоколом гидроиспытаний.

Можно ли заказать с другим типом фланцев?

Да, доступны фланцы DIN, ANSI или резьбовые соединения.

Какой срок службы?

Не менее 10 лет при соблюдении условий эксплуатации.

Можно ли установить вертикально?

Да, возможно вертикальное исполнение по ТЗ заказчика.

Есть ли сервисная очистка?

Да, возможно обслуживание и химическая промывка трубного пучка.

Поставляете ли в Казахстан и Беларусь?

Да, поставки по ЕАЭС с полным пакетом КЗ-документов.

Как отправить заявку на расчёт?

Через форму расчёта или на .
