КС 200-1СК-18×1-6-2,69 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу. Площадь: 2,69 м² Ру 6 бар Ст20 / AISI 304 Производство/склад СНГ Онлайн-расчёт Запросить КП ‹ Эскиз, горизонтальное исполнение Охлаждение масла Теплоутилизация Холодоснабжение / гликоль Пищевая / фармацевтика › Ключевые параметры ИсполнениеГоризонтальное

Подробнее

259 986 ₽

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

КС 200-1СК-18×1-6-2,69 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу.

Площадь: 2,69 м² Ру 6 бар Ст20 / AISI 304 Производство/склад СНГ

Онлайн-расчёт Запросить КП

КС 200-1СК-18×1-6-2,69 — эскиз, горизонтальное исполнение — Эскиз, горизонтальное исполнение

КС 200-1СК-18×1-6-2,69 — применение для масла — Охлаждение масла

КС 200-1СК-18×1-6-2,69 — теплоутилизация — Теплоутилизация

КС 200-1СК-18×1-6-2,69 — чиллер/гликоль — Холодоснабжение / гликоль

КС 200-1СК-18×1-6-2,69 — пищевая/фарма — Пищевая / фармацевтика

Ключевые параметры

Исполнение: Горизонтальное
Площадь теплопередачи: 2,69 м²
Расчётное давление: 6 бар
Материал кожуха / трубок: Ст20 / AISI 304
Масса (≤): ≈ 90 кг
Документ: Б-49199
Дата: 26.09.2024

Коммерческое предложение и наличие

Производство под задачу или отгрузка со склада
Сборка, испытания, паспорт и ЗИП по запросу
Сертификаты соответствия и КЗ-документы
Срок изготовления типового — 7–14 раб. дней

Получить КП за 15 минут Подобрать аналог Пишите в чат

Уточним конфигурацию и сроки под ваш проект.

Технические характеристики

Входные данные и расчётные параметры

Параметр	Сторона трубок	Сторона кожуха
Среда	Сточные воды	Вода
Мощность, кВт	102,6
Запас поверхности, %	23 %
Температура, °C	8 → 12	95 → 69,7
Расход сред	22 м³/ч	3,47 м³/ч
Давление, бар	6	6
Площадь теплопередачи	2,69 м²
Масса пустого (≤)	90 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные патрубки и штуцеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	ГОСТ 33259, Ду 65, фланец	1	16
T2	Выход среды №1	ГОСТ 33259, Ду 65, фланец	1	16
K1	Вход среды №2	ГОСТ 33259, Ду 40, фланец	1	16
K2	Выход среды №2	ГОСТ 33259, Ду 40, фланец	1	16
K3	Воздухоотводчик	Резьб. приварная Ду 15	1	16
K4	Дренаж	Резьб. приварная Ду 15	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (См3Сн5)
Трубки	AISI 304, витая
Трубная решётка	AISI 304
Патрубки Т1/Т2	Ст20
Патрубки К1/К2	Ст20
Оголовки	Ст20, съёмный
Уплотнение оголовка	Паронит

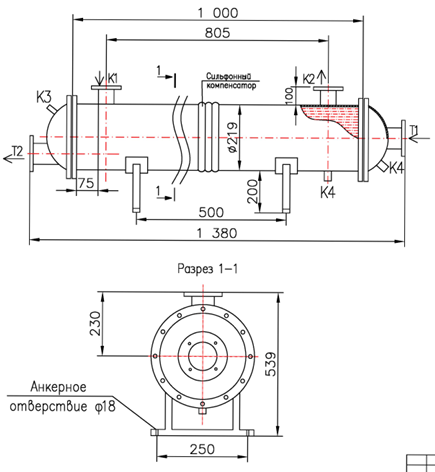

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 1000 мм
Диаметр кожуха	≈ 250 мм
Анкерное отверстие	Ø 18 мм

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ≈ 1 минуту.

Проконсультируем, просчитаем, подберём. Пишите...

Где применяют кожухотрубные КС

Системы ГВС и отопления Охлаждение масла/гликоля Теплоутилизация (дым/газ/воздух) Холодоснабжение/чиллеры Нефтехимия, энергетика, ЖКХ Пищевая и фарма

География и сроки поставки

Москва
1–2 дня • Самовывоз/курьер • Документы день-в-день

Санкт-Петербург
2–3 дня • ТК/курьер • Помощь с разгрузкой

Екатеринбург
3–5 дней • ТК • Обрешётка

Новосибирск
4–6 дней • ТК • Фото/видео отгрузки

Алматы
5–8 дней • Таможня • Пакет КЗ-документов

Астана
5–8 дней • Доставка до двери • Сертификаты по запросу

Сроки зависят от наличия/комплектации и выбранной ТК. Уточним в КП.

Опыт клиентов: кейсы и отзывы

Почему выбирают ООО «АТУ» ()

10+ лет проектного подбора и поставок
Энергетика, пищевая, ЖКХ, нефтехимия — опыт внедрений
КП за 15–60 минут: считаем под режимы, а не «по типоразмеру»
Поддержка: ТЗ → расчёт → ПНР → сервис и ЗИП

FAQ: популярные вопросы

Можно ли изменить материалы?

Да, возможно изготовление из AISI 316L или других сплавов по ТЗ.

Подходит ли для сточных вод?

Да, предназначен для утилизации тепла и нагрева сточных вод.

Можно установить вертикально?

Да, возможна модификация под вертикальное исполнение.

Какой срок службы?

10–12 лет при регулярной очистке и контроле уплотнений.

Есть ли паспорт и испытания?

Да, паспорт, протокол гидроиспытаний и сертификаты в комплекте.

Сколько изготавливается?

7–14 раб. дней при наличии комплектующих на складе.

Поставляете в ЕАЭС?

Да, с пакетом документов КЗ/ЕАЭС и сертификатом ТР ТС.

Можно увеличить площадь?

Да, увеличиваем до 5 м² по техническому заданию.

Как происходит очистка?

Через съёмные оголовки и промывку трубного пучка.

Как отправить ТЗ?

Через форму онлайн-расчёта или на .
