КС 270-1Р-12×1-6,29 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу. Кожухотрубный теплообменник КС 270-1Р-12-6,29 Площадь: 6,292 м² Ру 16 бар Материалы: Ст20 / AISI 304 / AISI 504 Производство/склад СНГ Онлайн-расчёт Запросить КП ‹ Эскиз, горизонтальное исполнение Охлаждение масла Теплоутилизация Холодоснабжение/гликоль Пищ

Подробнее

151 341 ₽

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

КС 270-1Р-12×1-6,29 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу.

Кожухотрубный теплообменник КС 270-1Р-12-6,29

Площадь: 6,292 м² Ру 16 бар Материалы: Ст20 / AISI 304 / AISI 504 Производство/склад СНГ

Онлайн-расчёт Запросить КП

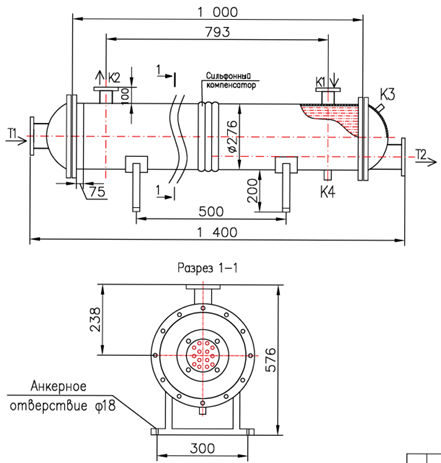

КС 270-1Р-12-6,29 — эскиз, горизонтальное исполнение — Эскиз, горизонтальное исполнение

КС 270-1Р-12-6,29 — применение для масла — Охлаждение масла

КС 270-1Р-12-6,29 — теплоутилизация — Теплоутилизация

КС 270-1Р-12-6,29 — чиллер/гликоль — Холодоснабжение/гликоль

КС 270-1Р-12-6,29 — фарма/пищевая отрасль — Пищевая/фармацевтика

Ключевые параметры

Исполнение: Горизонтальное
Площадь теплопередачи: 6,292 м²
Мощность: 104,8 кВт
Запас поверхности: 15 %
Расчётное давление: 16 бар (трубки/кожух)
Материалы: Корпус — Ст20; трубки — AISI 304; решётка — AISI 504; фланцы — Ст20; оголовок съёмный — AISI 304
Масса (пустого, ≤): ≈ 160 кг
Документ: Б-45697
Дата: 23.04.2024

Коммерческое предложение и наличие

Производство под задачу или отгрузка со склада (по наличию)
Сборка, гидроиспытания, паспорт и ЗИП по запросу
Сертификаты соответствия, ИЛ/ГОСТ-Р, пакет документов для КЗ
Срок изготовления типового — от 7–14 рабочих дней

Получить КП за 15 минут Подобрать аналог Пишите в чат

Уточним конфигурацию, сроки и логистику под ваш проект.

Технические характеристики

Входные данные и расчётные параметры

Параметр	Сторона трубок	Сторона кожуха
Среда	Сточная вода	Вода
Мощность, кВт	104,8
Запас поверхности, %	15
Вход/выход, °C	10 / 56	8 / 65
Расход, м³/ч	45,0	10,0
Расчётное давление, бар	16	16
Масса пустого (≤)	160 кг

Присоединительные патрубки и штуцеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
Т1	Вход среды №1	Ду100 ГОСТ 33259	1	16
Т2	Выход среды №1	Ду100 ГОСТ 33259	1	16
К1	Вход среды №2	Ду50 ГОСТ 33259	1	16
К2	Выход среды №2	Ду50 ГОСТ 33259	1	16
К3	Под воздухоотводчик	Ду15 муфта приварная	1	16
К4	Дренаж	Ду29 муфта приварная	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304
Трубная решётка	AISI 504
Фланцы Т1, Т2, К1, К2	Ст20
Патрубки Т1, Т2	AISI 304
Патрубки К1, К2	Ст20
Оголовок Т1-Т2 съёмный	AISI 304
Фланец оголовочный	Ст20
Уплотнение оголовка	Паронит

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ~1 минуту.

Оперативно проконсультируем, просчитаем, подберем. Пиши...

Где применяют кожухотрубные КС

Системы ГВС и отопления Охлаждение масла/гликоля Теплоутилизация (дым/газ/воздух) Холодоснабжение/чиллеры Нефтехимия, энергетика, ЖКХ Пищевая и фарма

География и сроки поставки

Москва
1–2 дня • Самовывоз/курьер • Документы день-в-день

Санкт-Петербург
2–3 дня • ТК/курьер • Помощь с разгрузкой

Екатеринбург
3–5 дней • ТК • Обрешётка

Новосибирск
4–6 дней • ТК • Фото/видео отгрузки

Алматы
5–8 дней • Таможня • Пакет КЗ-документов

Астана
5–8 дней • Доставка до двери • Сертификаты по запросу

Сроки зависят от наличия/комплектации и выбранной ТК. Уточним в КП.

Опыт клиентов: кейсы и отзывы

Почему выбирают ООО «АТУ» ()

10+ лет проектного подбора и поставок
Энергетика, пищевая, ЖКХ, нефтехимия — опыт внедрений
КП за 15–60 минут: считаем под режимы, а не «по типоразмеру»
Поддержка: ТЗ → расчёт → ПНР → сервис и ЗИП

FAQ: популярные вопросы

Можно ли заменить материалы на AISI 316L?

Да, выполняем кожух/трубки/фланцы из AISI 316L по запросу.

Какой запас поверхности рекомендуется?

Для стабильных режимов — 10–15%; при колебаниях — 15–25%.

Есть ли ревизия трубной части?

Доступна съёмная крышка оголовка; возможна U-образная схема.

Как подключить Ду100/Ду50?

Стандарт — фланцы по ГОСТ; по запросу — кламповые/муфтовые.

Какие испытания проводятся?

Гидроиспытания согласно паспорту изделия. Протоколы — в комплекте.

Какой срок изготовления?

Типовой — 7–14 р.д., нестандарт — по согласованию.

Поставляете ли в Казахстан и ЕАЭС?

Да, формируем КЗ-пакет, помогаем с таможней и доставкой.

Можно встроить аппарат в существующую обвязку?

Да, подберём габариты и присоединения, изготовим переходники.

Какие методики расчёта используете?

LMTD/NTU-ε; гидравлика — по Дарси—Вейсбаху.

Куда отправить ТЗ?

Через онлайн-форму, на или по телефону .
