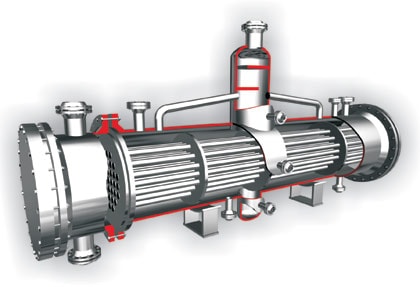

Кожухотрубчатые испарители типа ИХ

Испарители ИХ — кожухотрубчатые холодильные аппараты по ТУ 3644-006-00220302-99: в трубах — охлаждаемая жидкость (вода/растворы), в межтрубном пространстве — кипящий хладагент (аммиак, пропан/пропилен и др.). Рабочая t −60…+60 °C; условные давления по ряду 0,6 / 1,0 / 1,6 / 2,5 МПа. Материал исполнения — М1 / М12 / М17; трубки 20×2 или 25×2. Поверхность A типоразмеров в диапазоне 21…1485 м².

• Типы: ИХ-1 и ИХ-2 (конструктивные отличия по крышкам/камерам и транспортировке — подбираем по проекту).
• Диаметры кожуха: 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000 мм; длины труб: 3000 / 4000 / 6000 мм.
• Хладагенты: NH₃, C₃H₈, C₃H₆ и др. (по совместимости с материалами и ТЗ).
• Исполнения по материалам: М1 (углеродистая сталь), М12 (нержавеющие трубки), М17 (низколегированная 09Г2С и др.).

A ≈ Q / (U·ΔT_lm), где ΔT_lm — логарифмическая средняя разность температур «продукт ↔ кипящий хладагент» (T_h=t_прод, T_c=t_кип).
