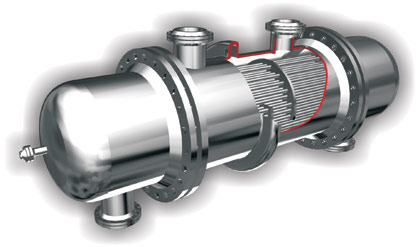

Кожухотрубные (кожухотрубчатые) испарители типа ИНТ и ИКТ

Кожухотрубные испарители серий ИНТ и ИКТ представляют собой термосифонные ребойлеры, в конструкции которых нагреваемая среда протекает внутри труб, а в межтрубном пространстве кипит грелка, представляющая собой пар или высокотемпературный теплоноситель. При подборе оборудования под конкретную тепловую нагрузку и рабочие условия учитываются характеристики среды, что позволяет выбрать оптимальный режим и материал исполнения. Аппараты рассчитаны на давление до 2,5 МПа, а температурный диапазон и конструктивные решения определяются техническим заданием. Доступны различные материальные исполнения, обозначаемые кодами М1, М8, М9, М10, М11, М17, М23, М24, подробный перечень которых приведен в соответствующей таблице.

• Диаметры кожуха: 600–2000 мм; длины труб: 3000/4000/6000 мм.
• Ряды Ру: 0,6 / 1,0 / 1,6 / 2,5 МПа (в кожухе и трубах по проекту).
• Трубки: 20×2 или 25×2; шаг 19/22/25 мм (по гидравлике и A).
• Исполнения: ИНТ (без компенсатора) и ИКТ (с компенсатором температурных деформаций кожуха).

A ≈ Q / (U·ΔT_lm), где ΔT_lm считается между продуктом и грелкой (насыщ.). Подсветим ближайшие типоразмеры.
