Кожухотрубный (кожухотрубчатый) испаритель типа ИНВ

Name: Кожухотрубный (кожухотрубчатый) испаритель типа ИНВ
Brand: Кожухотрубные испарители
SKU: 12461
Price: 333627 RUB
Availability: InStock

Нужен быстрый подбор? Напишите в чат

Проконсультируем и ответим 24/7 в течение ~1 минуты.

Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.

Кожухотрубный (кожухотрубчатый) испаритель типа ИНВ — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу. Вертикальные кожухотрубные испарители с неподвижными трубными решётками и жёстким кожухом. Диаметры кожуха 600–1400 мм, типовые Ру 0,6 / 1,0 / 1,6 / 2,5 МПа, длины пучка 2–4 м. Хладагенты: фреоны / NH₃; вторичный контур: вода

Подробнее

333 627 ₽

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

Вертикальные кожухотрубные испарители с неподвижными трубными решётками и жёстким кожухом. Диаметры кожуха 600–1400 мм, типовые Ру 0,6 / 1,0 / 1,6 / 2,5 МПа, длины пучка 2–4 м. Хладагенты: фреоны / NH₃; вторичный контур: вода/гликоль.

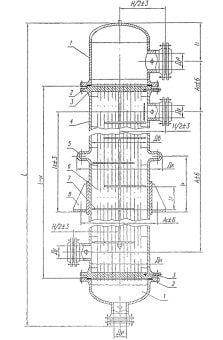

Описание и конструкция

Испаритель кожухотрубный типа ИНВ представляет собой аппарат без температурного компенсатора, предназначенный для работы в стабильных режимах с умеренными тепловыми удлинениями. Выбор ходности, материалов и патрубков определяется режимом, перепадом давления и требованиями к сервису и чистке. Базовое исполнение — вертикальное.

Хладагенты: фреоны / NH₃; вторичный контур: вода/гликоль.
Диапазон Ру по ряду: 0,6; 1,0; 1,6; 2,5 МПа (по типоразмеру).
Опоры: стойки/лапы/фундамент; ревизионные люки и КИП — по ТЗ.

Таблица типоразмеров ИНВ + расширенные фильтры

Диаметр кожуха Ру, МПа Длина пучка, мм Толщина кожуха, мм (мин) Толщина кожуха, мм (макс) Число ходов по трубам Площадь A(исп.1), от (м²) Площадь A(исп.1), до (м²) Δp воды доп., кПа (≤) Δp хладагента доп., кПа (≤) Скорость в трубах, м/с (мин) Скорость в трубах, м/с (макс) Трубка, наружный Ø, мм Шаг трубок, мм Материал трубок Ориентация патрубков

Расширенный подбор: параметры читаются из таблицы ниже.

Параметры кожухотрубных (кожухотрубчатых) испарителей типа ИНВ
Диаметр, мм	Ру, МПа	l	L, не более	A исп.1, м²	A исп.2, м²	Ду исп.1	Ду исп.2	Ду1	Ду2	Дк	Н/2	l1	l2	lк(1)	lк(2)	t кож., мм	Ходы	V воды, м/с	Δp воды, кПа	Δp хлад., кПа	Ø труб, мм	Шаг, мм	Кол-во труб	Материал труб	Р испыт., МПа	Патрубки	Примечание
600	1,0	2000	3080	1500	1500	200	300	100	300	1060	400	1200	—	700	—	8	2	0.6–2.0	50	30	16	22	—	Сталь	1,25	противолежащие	—
600	1,0	3000	4080	2500	2490	200	300	100	300	1060	400	1500	—	900	—	8	2	0.6–2.0	50	30	16	22	—	Сталь	1,25	противолежащие	—
600	1,0	4000	5080	3500	3490	200	300	100	300	1060	400	1800	—	1000	—	8	2	0.6–2.0	50	30	16	22	—	Сталь	1,25	противолежащие	—
600	1,6	2000	3080	1400	1490	200	300	100	300	1060	400	1200	—	700	—	10	2	0.6–2.0	50	30	16	22	—	Сталь	2,00	противолежащие	—
600	1,6	3000	4080	2400	2490	200	300	100	300	1060	400	1500	—	900	—	10	2	0.6–2.0	50	30	16	22	—	Сталь	2,00	противолежащие	—
600	1,6	4000	5080	3400	3490	200	300	100	300	1060	400	1800	—	1000	—	10	2	0.6–2.0	50	30	16	22	—	Сталь	2,00	противолежащие	—
600	2,5	3000	5050	—	—	350	—	100	300	1060	400	1500	—	—	—	12	2	0.6–2.0	50	30	16	22	—	Сталь	3,10	противолежащие	—
600	2,5	4000	6050	—	—	350	—	100	300	1060	400	1800	—	—	—	12	2	0.6–2.0	50	30	16	22	—	Сталь	3,10	противолежащие	—
800	1,0	3000	5040	2250	2260	250	500	150	400	1562	990	1500	—	900	—	8	2	0.6–2.0	60	30	16	22	—	Сталь	1,25	противолежащие	—
800	1,0	4000	6040	3250	3230	250	500	150	400	1562	990	1800	—	1000	—	8	2	0.6–2.0	60	30	16	22	—	Сталь	1,25	противолежащие	—
800	1,6	3000	4440	—	—	300	—	150	400	1562	990	1500	—	900	—	10	2	0.6–2.0	60	30	16	22	—	Сталь	2,00	противолежащие	—
800	1,6	4000	5440	—	—	300	—	150	400	1562	990	1800	—	1000	—	10	2	0.6–2.0	60	30	16	22	—	Сталь	2,00	противолежащие	—
800	2,5	3000	4460	—	—	250	—	150	400	1562	990	1500	—	—	—	12	2	0.6–2.0	60	30	16	22	—	Сталь	3,10	противолежащие	—
800	2,5	4000	5460	—	—	250	—	150	400	1562	990	1800	—	—	—	12	2	0.6–2.0	60	30	16	22	—	Сталь	3,10	противолежащие	—
1000	1,0	2000	3600	1350	1390	300	400	200	400	1162	729	1300	—	800	—	8	2	0.6–2.0	70	30	16	22	—	Сталь	1,25	противолежащие	—
1000	1,0	3000	4600	2350	2390	300	400	200	400	1162	729	1500	—	900	—	8	2	0.6–2.0	70	30	16	22	—	Сталь	1,25	противолежащие	—
1000	1,0	4000	5600	3350	3390	300	400	200	400	1162	729	1800	—	1000	—	8	2	0.6–2.0	70	30	16	22	—	Сталь	1,25	противолежащие	—
1000	1,6	2000	3600	—	—	300	400	200	400	1162	729	1300	—	800	—	10	2	0.6–2.0	70	30	16	22	—	Сталь	2,00	противолежащие	—
1000	1,6	3000	4600	2350	2390	300	400	200	400	1162	729	1500	—	900	—	10	2	0.6–2.0	70	30	16	22	—	Сталь	2,00	противолежащие	—
1000	1,6	4000	5600	3350	3390	300	400	200	400	1162	729	1800	—	1000	—	10	2	0.6–2.0	70	30	16	22	—	Сталь	2,00	противолежащие	—
1000	2,5	3000	5050	—	—	350	—	200	400	1162	729	1500	—	—	—	12	2	0.6–2.0	70	30	16	22	—	Сталь	3,10	противолежащие	—
1000	2,5	4000	6050	—	—	350	—	200	400	1162	729	1800	—	—	—	12	2	0.6–2.0	70	30	16	22	—	Сталь	3,10	противолежащие	—
1200	0,6/1,0	3000	4880	2200	2290	350	500	250	500	1362	831	1500	—	900	—	8	2	0.6–2.0	80	35	19	25	—	Сталь	1,25	противолежащие	—
1200	0,6/1,0	4000	5880	3200	3290	350	500	250	500	1362	831	1800	—	1000	—	8	2	0.6–2.0	80	35	19	25	—	Сталь	1,25	противолежащие	—
1200	1,6	3000	4880	2200	2240	350	400	250	500	1362	831	1500	—	900	—	10	2	0.6–2.0	80	35	19	25	—	Сталь	2,00	противолежащие	—
1200	1,6	4000	5880	3200	3240	350	400	250	500	1362	831	1800	—	1000	—	10	2	0.6–2.0	80	35	19	25	—	Сталь	2,00	противолежащие	—
1400	1,0	3000	5040	—	—	350	500	250	500	—	—	1500	—	900	—	8	2	0.6–2.0	90	40	19	25	—	Сталь	1,25	противолежащие	—
1400	1,0	4000	6040	—	—	350	500	250	500	—	—	1800	—	1000	—	8	2	0.6–2.0	90	40	19	25	—	Сталь	1,25	противолежащие	—
1400	1,6	3000	5040	—	—	400	—	250	500	—	—	1500	—	900	—	10	2	0.6–2.0	90	40	19	25	—	Сталь	2,00	противолежащие	—
1400	1,6	4000	6040	—	—	400	—	250	500	—	—	1800	—	1000	—	10	2	0.6–2.0	90	40	19	25	—	Сталь	2,00	противолежащие	—
1400	2,5	3000	5050	—	—	350	—	250	500	—	—	1500	—	—	—	12	2	0.6–2.0	90	40	19	25	—	Сталь	3,10	противолежащие	—
1400	2,5	4000	6050	—	—	350	—	250	500	—	—	1800	—	—	—	12	2	0.6–2.0	90	40	19	25	—	Сталь	3,10	противолежащие	—

Быстрый подбор (онлайн-калькулятор)

Q, кВт U базовый, кВт/(м²·К) Темп. воды (вход), °C Темп. воды (выход), °C Темп. кипения, °C Предпочт. длина, мм

A ≈ Q / (U·ΔT_lm). Результат подсветит подходящие строки по диаметру и длине.

Отзывы заказчиков

FAQ — ИНВ

Чем ИНВ отличается от ИКВ?

ИНВ — без компенсатора, с жёсткими решётками; ИКВ — с компенсатором на кожухе для больших ΔT.

Базовое исполнение?

Вертикальное (по умолчанию). Горизонтальное — по проекту.

Какие хладагенты поддерживаются?

Фреоны и аммиак (NH₃); вторичный контур — вода/гликоль.

Доступные давления Ру?

Типовые 0,6; 1,0; 1,6; 2,5 МПа — по типоразмеру.

От чего зависит длина L?

От требуемой площади теплообмена, числа ходов, допустимых Δp и условий монтажа.

Материалы?

Кожух — сталь/нерж; трубки — нерж/сталь/CuNi/Ti; решётки — сталь/нерж/латунь.

Обслуживание?

Контроль загрязнения, CIP/химочистка или механическая чистка по графику.

Большие ΔT?

При больших ΔT предпочтительнее ИКВ (с компенсатором).

Сроки/документы?

Срок — по ТЗ и загрузке; паспорт, сертификаты, КД — в комплекте.

Как заказать расчёт?

Оставьте параметры на странице расчёта или напишите в чат.
