Кожухотрубчатые конденсаторы типа КВНГ и КВКГ — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу. Конденсаторы вакуумные КВНГ и КВКГ (кожухотрубчатые) Кожухотрубчатые конденсаторы моделей КВНГ и КВКГ предназначены для эксплуатации в условиях вакуума. Оборудование имеет горизонтальное расположение. Конструкция КВНГ выполняется б

Подробнее

333 627 ₽

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

Кожухотрубчатые конденсаторы типа КВНГ и КВКГ — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу.

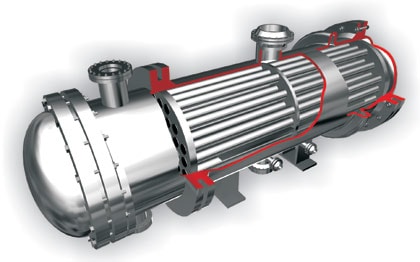

Конденсаторы вакуумные КВНГ и КВКГ (кожухотрубчатые)

Кожухотрубчатые конденсаторы моделей КВНГ и КВКГ предназначены для эксплуатации в условиях вакуума. Оборудование имеет горизонтальное расположение. Конструкция КВНГ выполняется без температурного компенсатора, тогда как модификация КВКГ оснащается данным элементом. Внешний диаметр аппаратов варьируется в диапазоне от 600 до 2000 мм. Длина теплообменных труб может составлять 3, 4 или 6 метров. Для изготовления применяются материалы марок М1, М3, М8, М9, М11, что учитывается при расчете тепловой нагрузки и подборе оборудования под конкретный режим работы.

Назначение и конструкция

Кожухотрубчатые конденсаторы КВНГ (горизонтальные, без температурного компенсатора) и КВКГ (горизонтальные, с компенсатором) применяются для конденсации паров под вакуумом в процессах нефтехимии/химпрома. Вакуум в кожухе — до ~5 мм рт. ст., охлаждающая вода — в трубах (Ру до 0,6 МПа). Типовые температуры: вода −20…+60 °C; среда в кожухе 0…+200 °C.

Диаметры кожуха: 600–2000 мм; длины труб: 3000/4000/6000 мм.
Материалы: М1/М3/М8/М9/М11 (сталь/нерж/латунь/CuNi по узлам: кожух, трубки, решётки, камеры).
Исполнения (горизонтальные): 1/2/3/4 (по типу крышек и диапазонам D×L).
Документ: ТУ 3612-00.

Таблица типоразмеров КВНГ/КВКГ + расширенные фильтры

Тип Диаметр кожуха Длина труб, мм Ру в трубах, МПа Вакуум в кожухе Поверхность, м² (от) Поверхность, м² (до) DyA (впуск/вода), мм DyБ (выпуск/вода), мм DyВ (пар/вакуум), мм DyГ (конденсат), мм Масса, кг (от) Масса, кг (до) Материал (группа) Исполнение (крышка) t среды в кожухе, °C (макс) t воды, °C (мин)

Параметры вакуумных конденсаторов КВНГ и КВКГ (горизонтальные)
Тип	Диаметр кожуха, мм	Длина труб, мм	Поверхность теплообмена, м²	Ру труб, МПа	Вакуум в кожухе	t воды в трубах, °C	t среды в кожухе, °C	Материал (группа)	Ø×s труб, мм	Исполнение	DyA, мм	DyБ, мм	DyВ, мм	DyГ, мм	Масса, кг	Примечание
КВНГ	600	3000	45	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М1	25×2	1	65	65	150	50	680	Плоская крышка
КВНГ	600	4000	60	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М3	25×2	1	65	65	150	50	760	Плоская крышка
КВНГ	600	6000	85	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	2	80	80	200	65	920	Плоская крышка
КВНГ	800	3000	80	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М1	25×2	1	80	80	200	65	980	Плоская крышка
КВНГ	800	4000	105	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М3	25×2	1	80	80	200	65	1120	Плоская крышка
КВНГ	800	6000	155	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	2	100	100	250	80	1360	Плоская крышка
КВНГ	1000	3000	120	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М1	25×2	1	100	100	250	80	1380	Плоская крышка
КВНГ	1000	4000	160	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М3	25×2	1	100	100	250	80	1560	Плоская крышка
КВНГ	1000	6000	235	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	2	125	125	300	100	1920	Плоская крышка
КВНГ	1200	3000	170	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М1	25×2	1	125	125	300	100	1960	Плоская крышка
КВНГ	1200	4000	220	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М3	25×2	1	125	125	300	100	2240	Плоская крышка
КВНГ	1200	6000	320	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	2	150	150	350	125	2680	Плоская крышка
КВНГ	1400	3000	235	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М1	25×2	3	150	150	350	125	2720	Эллиптическая крышка
КВНГ	1400	4000	310	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М3	25×2	3	150	150	350	125	3120	Эллиптическая крышка
КВНГ	1400	6000	450	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	4	200	200	400	150	3720	Эллиптическая крышка
КВНГ	1600	3000	300	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М1	25×2	3	200	200	400	150	3860	Эллиптическая крышка
КВНГ	1600	4000	400	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М3	25×2	3	200	200	400	150	4280	Эллиптическая крышка
КВНГ	1600	6000	560	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	4	250	250	450	200	4960	Эллиптическая крышка
КВНГ	1800	3000	380	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М1	25×2	3	250	250	450	200	5120	Эллиптическая крышка
КВНГ	1800	4000	505	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М3	25×2	3	250	250	450	200	5660	Эллиптическая крышка
КВНГ	1800	6000	710	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	4	300	300	500	250	6520	Эллиптическая крышка
КВНГ	2000	3000	470	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М1	25×2	3	300	300	500	250	6740	Эллиптическая крышка
КВНГ	2000	4000	630	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М3	25×2	3	300	300	500	250	7340	Эллиптическая крышка
КВНГ	2000	6000	880	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	4	350	350	600	300	8280	Эллиптическая крышка
КВКГ	600	3000	50	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М11	25×2	1	65	65	150	50	720	Компенсатор
КВКГ	600	4000	65	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М9	25×2	1	65	65	150	50	810	Компенсатор
КВКГ	600	6000	95	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	2	80	80	200	65	980	Компенсатор
КВКГ	800	3000	90	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М11	25×2	1	80	80	200	65	1040	Компенсатор
КВКГ	800	4000	120	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М9	25×2	1	80	80	200	65	1200	Компенсатор
КВКГ	800	6000	175	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	2	100	100	250	80	1460	Компенсатор
КВКГ	1000	3000	140	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М11	25×2	1	100	100	250	80	1500	Компенсатор
КВКГ	1000	4000	185	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М9	25×2	1	100	100	250	80	1700	Компенсатор
КВКГ	1000	6000	270	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	2	125	125	300	100	2100	Компенсатор
КВКГ	1200	3000	190	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М11	25×2	1	125	125	300	100	2120	Компенсатор
КВКГ	1200	4000	250	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М9	25×2	1	125	125	300	100	2440	Компенсатор
КВКГ	1200	6000	360	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	2	150	150	350	125	2920	Компенсатор
КВКГ	1400	3000	265	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М11	25×2	3	150	150	350	125	3000	Эллиптическая крышка, компенсатор
КВКГ	1400	4000	350	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М9	25×2	3	150	150	350	125	3440	Эллиптическая крышка, компенсатор
КВКГ	1400	6000	510	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	4	200	200	400	150	4080	Эллиптическая крышка, компенсатор
КВКГ	1600	3000	340	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М11	25×2	3	200	200	400	150	4200	Эллиптическая крышка, компенсатор
КВКГ	1600	4000	450	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М9	25×2	3	200	200	400	150	4680	Эллиптическая крышка, компенсатор
КВКГ	1600	6000	630	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	4	250	250	450	200	5420	Эллиптическая крышка, компенсатор
КВКГ	1800	3000	430	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М11	25×2	3	250	250	450	200	5600	Эллиптическая крышка, компенсатор
КВКГ	1800	4000	560	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М9	25×2	3	250	250	450	200	6200	Эллиптическая крышка, компенсатор
КВКГ	1800	6000	780	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	4	300	300	500	250	7120	Эллиптическая крышка, компенсатор
КВКГ	2000	3000	520	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М11	25×2	3	300	300	500	250	7360	Эллиптическая крышка, компенсатор
КВКГ	2000	4000	700	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М9	25×2	3	300	300	500	250	8020	Эллиптическая крышка, компенсатор
КВКГ	2000	6000	980	0,6	до 5 мм рт.ст.	-20…+60	0…+200	М8	25×2	4	350	350	600	300	9040	Эллиптическая крышка, компенсатор

Кожухотрубчатые конденсаторы серий КВНГ и КВКГ предназначены для отвода теплоты конденсации. Маркировка аббревиатурой Dy/Б обозначает контур воды на входах и выходах, DyВ — контур пара или вакуума, а DyГ — контур конденсата. Фактические геометрические размеры, тепловая мощность и масса изделия зависят от конкретных условий эксплуатации. Исходные паспортные значения носят справочный характер и подлежат обязательной корректировке на этапе поверочного расчета и подготовки конструкторской документации под конкретный проект.

Быстрый подбор (калькулятор)

Конденсаторы кожухотрубчатые серий КВНГ и КВКГ проектируются с учетом параметров тепловой нагрузки Q, измеряемой в кВт, и базового коэффициента теплопередачи U, выражаемого в кВт/(м²·К). При подборе оборудования под конкретную задачу учитываются температуры пара на входе, а также конденсата и воды на выходе, где последняя поступает с заданной температурой и нагревается до конечного значения. Для оптимизации габаритов и эффективности теплообмена выбирается предпочтительная длина аппарата из стандартного ряда: 3000, 4000 или 6000 мм. Выбор типа конструкции (КВНГ или КВКГ) осуществляется на основе приоритетных характеристик, обеспечивающих соответствие режиму работы и расчетной нагрузке.

A ≈ Q / (U·ΔT_lm). Подсветим ближайшие строки по A и длине; тип КВКГ/КВНГ учитывается мягко.

Отзывы заказчиков

FAQ — КВНГ & КВКГ

1) Чем КВНГ отличается от КВКГ?

КВНГ — без компенсатора на кожухе; КВКГ — с температурным компенсатором (лучше воспринимает температурные удлинения).

2) Какие диаметры и длины доступны?

Диаметры 600–2000 мм; длины труб 3000/4000/6000 мм (см. таблицу).

3) Какие давления и вакуум?

Кожух — вакуум до ~5 мм рт.ст.; трубное пространство Ру до 0,6 МПа.

4) Температурные диапазоны?

Вода −20…+60 °C; среда в кожухе 0…+200 °C (типовые значения для подбора).

5) Из каких материалов делаете?

Группы М1/М3/М8/М9/М11 (сталь/нерж/латунь/CuNi по узлам); подбираем по среде и условиям.

6) Какие типовые Ду патрубков?

Для воды DyA/DyБ растут с диаметром кожуха (например, ∅600: DyA≈65; ∅2000: DyA≈300). Для пара/вакуума DyВ до 600 мм на крупных типоразмерах.

7) Можно изменить расположение и Ду патрубков?

Да, по проекту: углы, высотные отметки, Ду/фланцы по ГОСТ/EN.

8) Что с устойчивостью к вакууму?

Расчёт на устойчивость кожуха/трубных решёток обязателен; проверяем по проектным режимам и опорам.

9) Какие документы при поставке?

Паспорт, протоколы гидроиспытаний, комплект КД, сертификаты материалов.

10) Сроки и цена?

Цена по запросу; сроки зависят от D×L и материалов. КП с расчётом выдаём оперативно.
