Кожухотрубчатые испарители типа ИУ — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу.

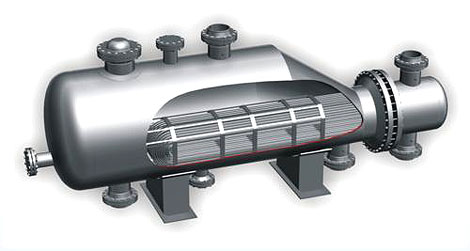

Кожухотрубный (кожухотрубчатый) испаритель типа ИУ

Испарители с паровым пространством и U-образным трубным пучком (тип ИУ, ТУ 3612-013-00220302-99). Применяются для испарения технологических сред в нефтяной, химической, газовой и других отраслях.

Описание и конструкция

Испарители серии ИУ представляют собой кожухотрубные аппараты с трубным пучком U-образной формы. Такая конструкция позволяет компенсировать температурные удлинения без установки дополнительных компенсаторов на кожухе, что упрощает узлы герметизации и повышает ремонтопригодность устройства. Базовое исполнение предусматривает вертикальную установку. Количество ходов по трубам в стандартном варианте составляет 2, однако по техническому заданию возможна сборка аппаратов с 1 или 4 ходами. Материалы изготовления подбираются с учетом рабочей среды и давления. Для кожуха применяются сталь или нержавеющая сталь, а для трубок — марки 10/20, 304/316L, CuNi 90/10 или титан.

Ру по ряду: 0,6; 1,0; 1,6; 2,5 МПа (для Dкожуха ≥1600 возможны в кожухе 1; 1,6; 2,5 МПа, в трубах соответственно 1,6; 2,5; 4,0 МПа — по примечанию к серии).
Хладагенты/среды: технологические растворы, рассолы, гликоли; паровое пространство — по ТЗ.
Опоры: стойки/лапы/фундамент; ревизионные люки, КИП — по проекту.

Таблица типоразмеров ИУ + расширенные фильтры

Диаметр кожуха Наружный Ø труб, мм Ру в кожухе, МПа Ру в трубах, МПа Число ходов (по трубам) Поверхность ИУ, м² (от) Поверхность ИУ, м² (до) Длина L, мм (от) Длина L, мм (до) Высота H, мм (до) Толщина кожуха, мм (мин) Толщина кожуха, мм (макс) Δp воды допуст., кПа (≤) Δp пара/хлад., кПа (≤) Шаг трубок, мм Материал трубок

Параметры кожухотрубных испарителей типа ИУ (U-образный пучок)
Диаметр кожуха, мм	Ø труб, мм	Ру ИП в кож., МПа	Ру ИП в тр., МПа	Ру ИУ в кож., МПа	Ру ИУ в тр., МПа	Ходы	Поверхность ИП, м²	Поверхность ИУ, м²	Длина L ИП, мм	Длина L ИУ, мм	Высота H, мм	S₀, мм	t кож., мм	Шаг трубок, мм	Материал труб	Δp воды доп., кПа	Δp пара/хлад. доп., кПа	Р испыт., МПа	Примечание
800	20	—	—	1,6	—	2	—	80	8200	7700	876	500	8	22	Сталь	50	30	1,25	—
800	25	1,6	—	—	—	2	38	—	8200	7700	876	500	8	22	Сталь	50	30	1,25	—
1000	20	—	—	1,6	2,5	2	—	120	8040	8085	984	650	8	22	Сталь	60	30	1,60	—
1000	25	1,6	2,5	2,5	—	2	62	—	8040	8085	984	650	8	22	Сталь	60	30	2,00	—
1200	20	—	—	1,6	2,5	2	—	176	8485	8280	1088	800	10	25	Сталь	70	35	2,00	—
1200	25	1,6	2,5	2,5	—	2	98	—	8485	8280	1088	800	10	25	Сталь	70	35	2,50	—
1600	20	*	*	*	*	2	—	304	8800	8000	1332	1100	12	25	Сталь	80	40	3,10	Для D≥1600 допускаются пары давлений (1;1,6;2,5)/(1,6;2,5;4,0)
1800	20	*	—	—	—	2	—	477	9500	9300	1652	1100	12	25	Сталь	90	40	3,10	—
1800	25	1,6	—	—	—	2	295	—	9500	9300	1652	1100	12	25	Сталь	90	40	3,10	—
2000	20	—	—	—	—	2	—	584	9830	9700	1694	1500	14	25	Сталь	100	45	3,10	—
2000	25	—	—	—	—	2	353	—	9830	9700	1694	1500	14	25	Сталь	100	45	3,10	—

* — для аппаратов Dкожуха ≥1600 возможны пары давлений: в кожухе 1; 1,6; 2,5 МПа, в трубах соответственно 1,6; 2,5; 4,0 МПа. Там, где в первоисточнике указано «—», значение отсутствует или не применяется.

Быстрый подбор (калькулятор)

Q, кВт U базовый, кВт/(м²·К) Темп. продукта (вход), °C Темп. продукта (выход), °C Темп. кипения, °C Предпочт. длина, мм

A ≈ Q / (U·ΔT_lm). Результат подсветит строки по площади и длине (учитывается ближайшее совпадение).

Отзывы заказчиков

FAQ — ИУ

Чем ИУ отличается от ИП и ИКВ/ИНВ?

Серия испарителей ИУ оснащается U-образными теплообменными трубками, что позволяет эффективно компенсировать температурные удлинения элементов конструкции без установки дополнительного компенсатора на кожухе. Модификация ИП предусматривает применение плавающей головки, обеспечивая подвижность пучка. В аппаратах типов ИКВ и ИНВ используются прямые трубки; при этом модель ИКВ дополнительно комплектуется компенсатором на кожухе для гашения тепловых расширений.

Какие диаметры и длины доступны?

Диаметры кожуха 800–2000 мм; типовые длины по таблице: 7700–9830 мм (ИП) и 7700–9700 мм (ИУ), в зависимости от типоразмера.

Какие давления поддерживаются?

Ряд 0,6–2,5 МПа. Для D≥1600 возможны пары 1/1,6/2,5 в кожухе и 1,6/2,5/4,0 в трубах.

Материалы исполнения?

Кожух — сталь/нерж; трубки — сталь 10/20, 304/316L, CuNi, Ti; решётки — сталь/нерж/латунь; фланцы — по ГОСТ/EN.

Какие хладагенты/среды?

Технологические растворы, рассолы/гликоли, углеводородные смеси — по ТЗ и совместимости материалов.

Сервис и чистка?

Регламентная промывка (CIP/химочистка), механическая чистка колен труб, контроль загрязнения и Δp.

Документы на поставку?

Паспорт, протоколы испытаний, комплект КД, сертификаты материалов.

Сроки изготовления?

Зависят от типоразмера и материалов; указываем в КП.

Можно изменить ориентацию/расположение патрубков?

Да, по проекту: односторонние/противолежащие, отводы под площадку и т. п.

Как заказать расчёт?

Оставьте параметры на странице расчёта или напишите в чат — подберём и пришлём КП.
