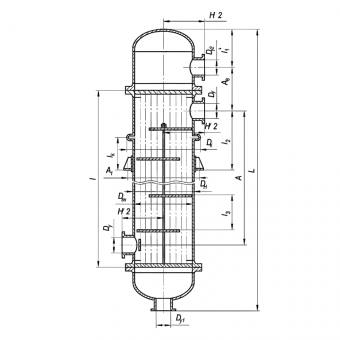

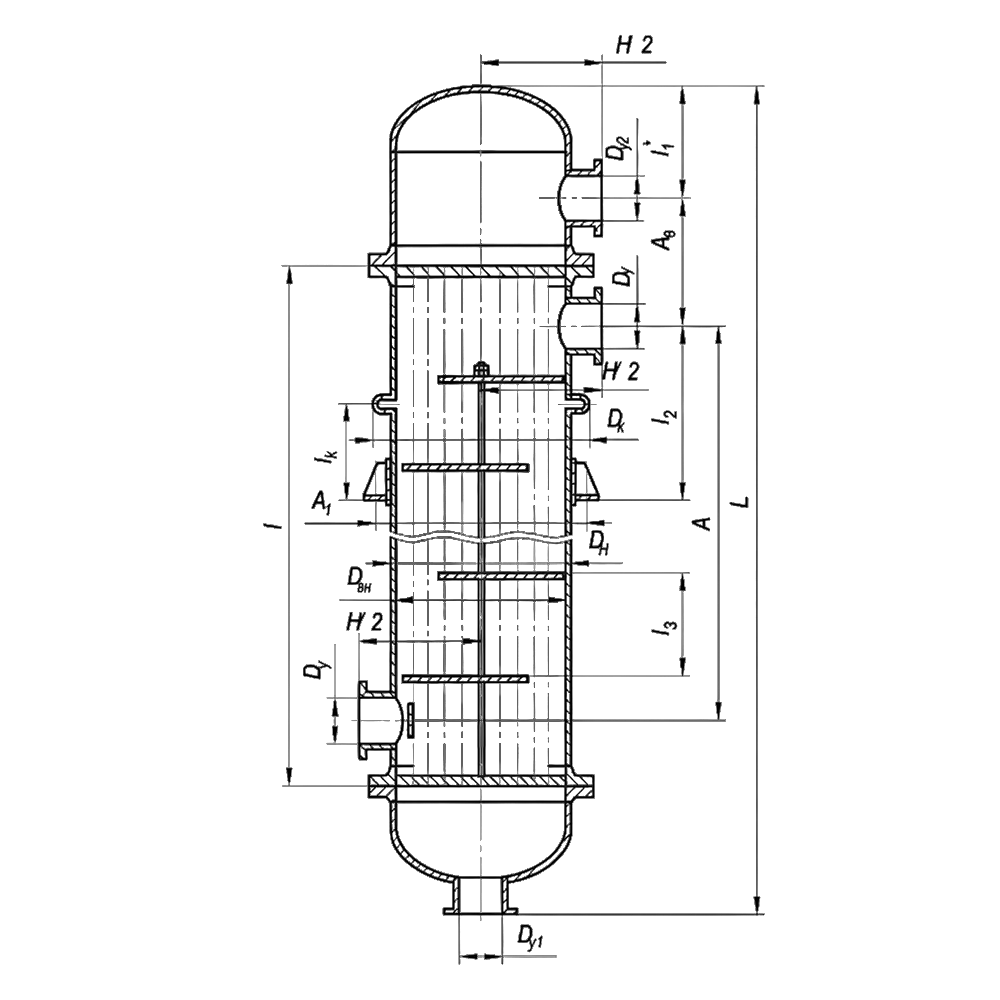

Кожухотрубные испарители типа ИП
- Описание
- Отзывы
- Задать вопрос
- Дополнительно
-
Описание
Кожухотрубные испарители типа ИП — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектацию и сроки подтвердим за 30 минут.
Кожухотрубные испарители ИП с плавающей головкой оснащены подвижной трубной решёткой, что обеспечивает компенсацию температурных деформаций без установки дополнительных компенсаторов на кожух. Такое конструктивное решение позволяет эффективно работать в условиях высоких перепадов температур и при циклических режимах эксплуатации, а также упрощает обслуживание за счёт возможности разборки пучка. Оборудование рассчитано на рабочее давление PN 0,6–4,0 МПа. Для изготовления труб применяются материалы 316L, CuNi и Ti. Стоимость определяется индивидуально по запросу.
Конструкция испарителей типа ИП с плавающей головкой обеспечивает возможность извлечения трубного пучка для проведения ревизии и очистки. Данный элемент снижает риски возникновения термических напряжений в условиях значительных перепадов температур.
Когда выбирать «ИП»
Кожухотрубные испарители серии ИП выполнены по конструкции с плавающей головкой. Данный тип агрегатов целесообразно подбирать для систем с большими перепадами температур, где критична возможность разборки пучка для механической очистки. Конструктивное исполнение обеспечивает надежную компенсацию температурных удлинений теплообменной поверхности, исключая необходимость установки кожухового компенсатора.
Диаметры D 600–1400 мм, длина 3–6 м, ориентировочная площадь A 40–520 м². Поддерживаются «сухая» и затопленная схемы, подключения по ГОСТ/EN 1092-1.
Что прислать на расчёт
Q (кВт), Tsat хладагента, Tin/out жидкости, допустимые Δp, ограничения по D/L/Ду, материалы/PN. Получите КП с 3D/габаритами за 1 день.Быстрый подбор
Подсветим подходящие строки в таблице ниже и выведем рекомендации по D/L/A.
Фильтры к таблице типоразмеров
Q-диапазоны в таблице — ориентировочные (U·A·ΔTlm). Точный подбор после уточнения режимов и Rf.
Таблица типоразмеров «ИП» (плавающая головка; D=600–1400; L=3000–6000)
Модель D, мм L, мм Поверхность A, м² Трубы (Ø×t), кол-во Ходы Ду патрубков (A/Б/В/Г) PN, МПа Материал труб Материал кожуха Масса, кг Q, кВт (оценка) Примечание ИП-600×3000-1,6 600 3000 42 19×2.0, 180 2 65/65/40/25 1.6 316L 09Г2С 1040 160–280 плавающая головка ИП-600×4000-1,6 600 4000 58 19×2.0, 180 2 65/65/40/25 1.6 316L 09Г2С 1200 210–340 — ИП-600×5000-2,5 600 5000 72 19×2.0, 180 2 80/80/50/32 2.5 316L 16ГС 1360 270–410 усиленный PN ИП-800×3000-1,0 800 3000 85 19×2.0, 320 2 80/80/50/32 1.0 316L 09Г2С 1710 260–450 — ИП-800×4000-1,6 800 4000 118 19×2.0, 320 2 100/100/65/40 1.6 316L 09Г2С 1950 350–570 — ИП-800×6000-2,5 800 6000 170 19×2.0, 320 2/4 125/125/80/50 2.5 316L 16ГС 2340 500–780 варианты 2/4 хода ИП-1000×3000-1,0 1000 3000 128 19×2.0, 500 2 125/125/80/50 1.0 316L 09Г2С 2740 410–700 — ИП-1000×4000-1,6 1000 4000 170 19×2.0, 500 2/4 150/150/100/65 1.6 316L 09Г2С 3080 520–880 — ИП-1000×6000-2,5 1000 6000 254 19×2.0, 500 4 200/200/125/80 2.5 316L 16ГС 3680 760–1180 — ИП-1200×4000-1,6 1200 4000 236 19×2.0, 720 2/4 200/200/150/100 1.6 316L 09Г2С 4230 700–1140 — ИП-1200×5000-2,5 1200 5000 294 19×2.0, 720 4 250/250/150/100 2.5 316L 16ГС 4800 880–1380 — ИП-1200×6000-4,0 1200 6000 352 19×2.0, 720 4 250/250/200/150 4.0 316L 16ГС 5480 1040–1600 высокие PN ИП-1400×4000-1,6 1400 4000 374 19×2.0, 960 4 300/300/200/150 1.6 316L 09Г2С 6280 980–1580 — ИП-1400×6000-2,5 1400 6000 524 19×2.0, 960 4 350/350/250/150 2.5 316L 16ГС 7460 1300–2080 макс. площадь Доступны исполнения под D=1600/1800/2000 и материалы CuNi/Ti для специальных сред — по ТЗ.
Почему у нас
Инженерный расчёт 24–48 ч
U·A·ΔTlm, гидравлика, выбор ходов/Ду, fouling, материалы/PN, компоновки.Качество и контроль
Аттестации, НК швов, гидроиспытания, полная документация, 3D/габарит.Материалы под среду
316L, 09Г2С/16ГС, CuNi 90/10*, Ti; фланцы ГОСТ/EN 1092-1.Сроки и логистика
РФ/Казахстан, упаковка, страховка.География поставок
Россия
Кожухотрубные испарители серии ИП предназначены для работы в системах промышленного холодопроизводства. Конструкция аппарата предусматривает взаимодействие двух сред через теплопередающую поверхность, что позволяет эффективно решать задачи охлаждения жидкостей. Подбор конкретного исполнения выполняется на основе поверочного расчёта, учитывающего заданную тепловую нагрузку, температурные режимы на входе и выходе, а также параметры рабочей среды. Выбор оптимальной модели требует анализа гидравлического сопротивления и обеспечения требуемой площади теплообмена.
Казахстан
Алматы, Астана, Шымкент, Караганда, Актобе, Атырау, Павлодар, Усть-Каменогорск, Костанай и др.
FAQ — испарители типа ИП (плавающая головка)
Кожухотрубные испарители серии ИП конструктивно оснащены плавающей головкой, что обеспечивает подвижность трубного пучка. Это решение позволяет компенсировать температурные удлинения без применения кожухового компенсатора, который характерен для модификации ИК. В сравнении с аппаратами ИКВ, имеющими жестко зафиксированные решетки, испарители ИП удобнее при эксплуатации: подводящий пучок можно извлечь для проведения механической очистки поверхностей теплообмена.
Когда выбирать ИП вместо других типов?
При больших ΔT, цикличных режимах пуск/останов и требовании регулярной механической чистки. Плавающая головка снижает термические напряжения и упрощает сервис с разборкой пучка.ИП подходит для «сухой» и для затопленной схемы?
Да. Поддерживаются «сухая» и затопленная схемы (включая термосифон). Выбор зависит от требуемой площади A, допустимых потерь давления и особенностей системы маслоснабжения компрессора.Какие диаметры, длины и число ходов доступны по ИП?
Стандартные D 600–1400 мм (возможны больше по ТЗ), длины L 3–6 м, ходы 2/4 (иногда 6 — для малых расходов). Ду патрубков подбираем по гидравлике и нормам ГОСТ/EN 1092-1.Как выбрать рабочее давление PN для ИП?
Типовые PN: 0,6 / 1,0 / 1,6 / 2,5 / 4,0 МПа. PN согласуется с толщинами кожуха/решёток, испытательным давлением и температурой. Подберём оптимум под ваш цикл и хладагент.Какие материалы труб и кожуха рекомендуете?
Трубы: 316L — универсально; CuNi 90/10 — солоноватая/морская вода; Ti — агрессивные/морские среды. Для аммиака медные сплавы не применяют. Кожух: 09Г2С/16ГС или нерж. по среде и PN.Как ориентировочно оценить A и диапазон Q?
Приближённо Q≈U·A·ΔTlm, где U ~ 800–1200 Вт/м²·К для чистых условий. На расчёте учитываем fouling Rf, скорости в трубах и допустимые Δp по обеим сторонам.Сколько ходов лучше выбрать?
Большее число ходов повышает скорость в трубах при фиксированном расходе, что помогает удержать теплопередачу и снизить загрязняемость. Ограничение — допустимые потери давления.Как организован сервис и чистка ИП?
Плавающая головка позволяет извлечь пучок для механической чистки; также возможен CIP. Рекомендуем регламент контроля Δp/температур и поставляем ЗИП/прокладки.Сроки и регионы поставки?
Типовые сроки 20–30 рабочих дней. Поставляем по РФ и Казахстану, помогаем с документацией и консультации по подключениюом. - Отзывы
-
