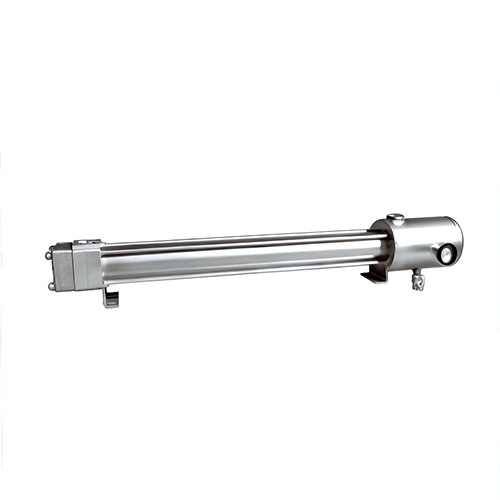

Кожухотрубный теплообменник HAW110-30

Описание HAW110-30

Модель HAW110-30 представляет собой кожухотрубный водоохлаждаемый теплообменник, устанавливаемый на послевлагоотделитель в составе мощных промышленных компрессорных установок. Аппарат рассчитан на обработку больших объемов сжатого воздуха с расходом до 18 000 L/min (ANR). Конструкция устройства позволяет эффективно отводить тепло от потока, поступающего с температурой до 180 °C, обеспечивая стабильный тепловой режим работы оборудования.

Аппарат HAW110-30 рассчитан на работу в системах охлаждения, где применяются винтовые компрессоры мощностью 110 кВт или поршневые агрегаты до 75 кВт. В конструкции корпуса применены оребрённые трубы типа «flower fin», которые формируют турбулентный режим потока. Это обеспечивает равномерное распределение температурного поля по сечению и повышает общую эффективность теплообмена при поверочном расчёте.

Кожухотрубный теплообменник HAW110-30 оснащен встроенным сепаратором и дренажным клапаном для эффективного удаления конденсата. Наличие термометра позволяет контролировать температуру на выходе. Аппарат спроектирован для работы в тяжелых условиях, включая высокую запыленность и повышенные температуры.
