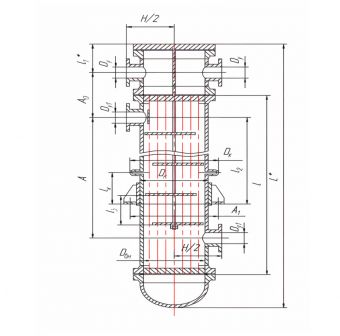

Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ

Кожухотрубный теплообменник типа ХПВ оснащен плавающей головкой, что позволяет извлекать пучок для технического обслуживания и обеспечивает компенсацию температурных деформаций. В конструкции ХКВ используется компенсатор на кожухе, при этом пучок не извлекается.

Большие ΔT/термоциклы + требование ревизии пучка при вертикальной компоновке и дефиците площади по ширине.

CuNi 90/10 или Ti; подбираем прокладки и контролируем скорости для снижения коррозии/эрозии.

Трубная сторона — Ду 40–100; кожух — Ду 40–125 (уточняем по расходам/допустимым потерям давления).

Высота, анкеровка, зона для извлечения пучка; сервисные зазоры — по рабочему чертежу.

По загрязняемости; плавающая головка упрощает периодическую ревизию/чистку пучка.

Через промывочные штуцера; при необходимости разборка и механическая чистка пучка.

Типовые — ориентир 7–14 р.д.; далее логистика по РФ/КЗ авто/жд.

Да, согласуем фланцы/материалы/давления/испытания и маркировку.

Ориентир — по запросу; итог зависит от материалов, давления, площади теплообмена и комплектации.
