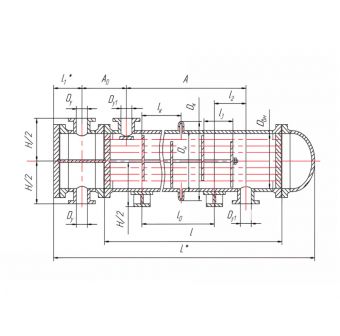

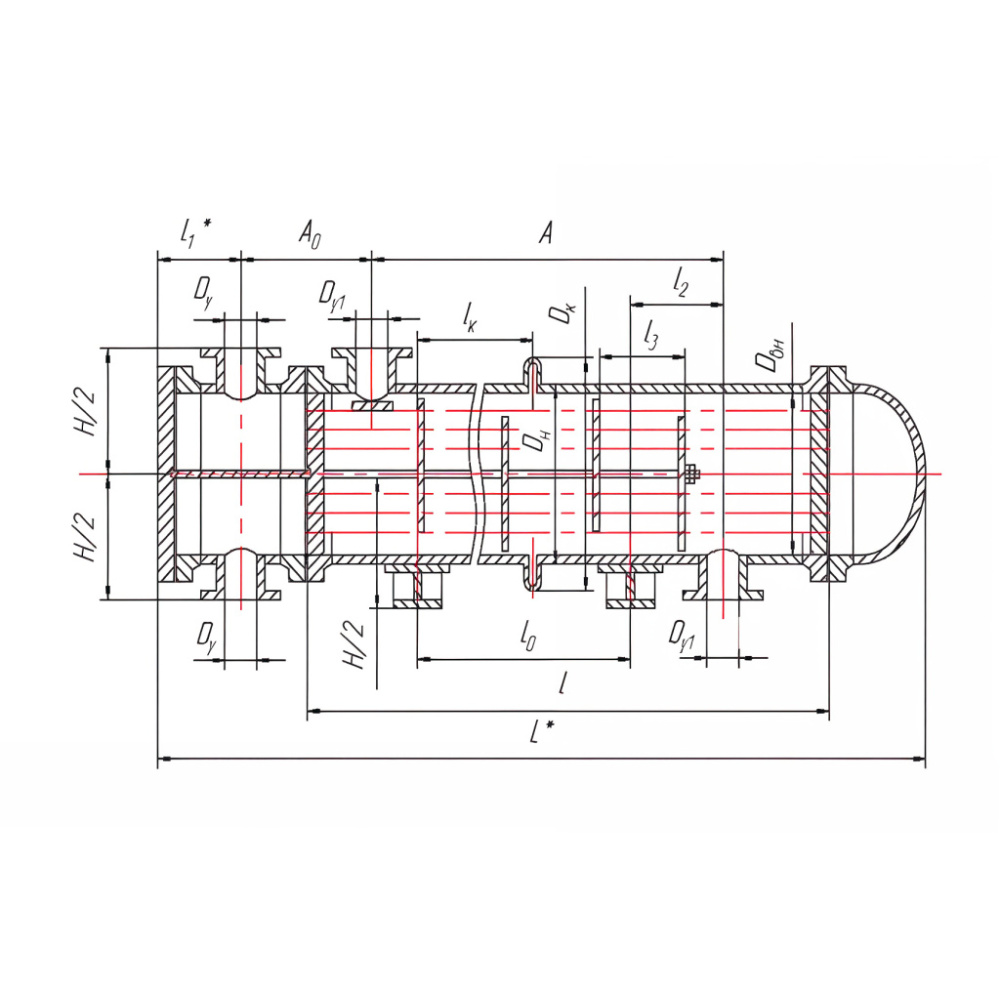

Холодильник кожухотрубный (кожухотрубчатый) типа ХПГ

Маркировка и назначение

Материалы, присоединения, габариты (ориентиры)

Точные значения фиксируем расчётом и чертежом в составе КП/паспорта.

Мини-калькулятор расхода воды (прикидка)

Оценочный расчёт; финальные Ду/габариты — по теплогидравлическому расчёту и допускам по Δp.

Где применяют ХПГ

• «Тяжёлые» технологические среды, большие/частые термоциклы.
• Требуется регулярная ревизия/механическая чистка трубного пучка.
• Хлориды/морская вода — трубки CuNi 90/10 или Ti, контроль скоростей.

FAQ — 10 вопросов по ХПГ

ХПГ конструктивно отличается наличием плавающей головки. Этот узел позволяет трубному пучку свободно компенсировать температурные деформации. Конструкция обеспечивает легкий доступ к теплообменной поверхности. Выбор данного типа обусловлен режимом эксплуатации. При больших перепадах температур и частых термоциклах ХПГ предпочтительнее ХКГ. Если требуется регулярная механическая чистка пучка, такой аппарат становится оптимальным решением. Для сред с хлоридами или морской водой применяются трубы из CuNi 90/10 или Ti. Инженер подбирает совместимые прокладки и контролирует скорости потоков. Это снижает риски коррозии и эрозии материалов. Противоток обеспечивает больший средний логарифмический температурный напор. Он делает конструкцию более компактной. Прямоток выбирают, если ограничения обвязки не позволяют использовать противоток. Трубная сторона обычно имеет Ду от 40 до 100. Кожух рассчитан на Ду от 40 до 125. Эти параметры уточняются при расчете расходов и допустимых потерь давления. Монтаж требует учета габаритов. Корпус ХПГ чуть длиннее аналогов с неподвижной головкой. Необходимо проверять места для извлечения пучка. Сервисные зазоры играют ключевую роль при обслуживании. Промывка осуществляется через специальные штуцера. Механическая чистка проводится после извлечения пучка. Сроки изготовления ориентировочно составляют 7–14 рабочих дней. Далее следует логистика по РФ и КЗ. Адаптация под стандарты площадки возможна. Согласуются фланцы, материалы, давления и испытания. Маркировка также подбирается индивидуально. Цена формируется по запросу. Итоговая стоимость зависит от материалов, давления, площади и комплектации.
