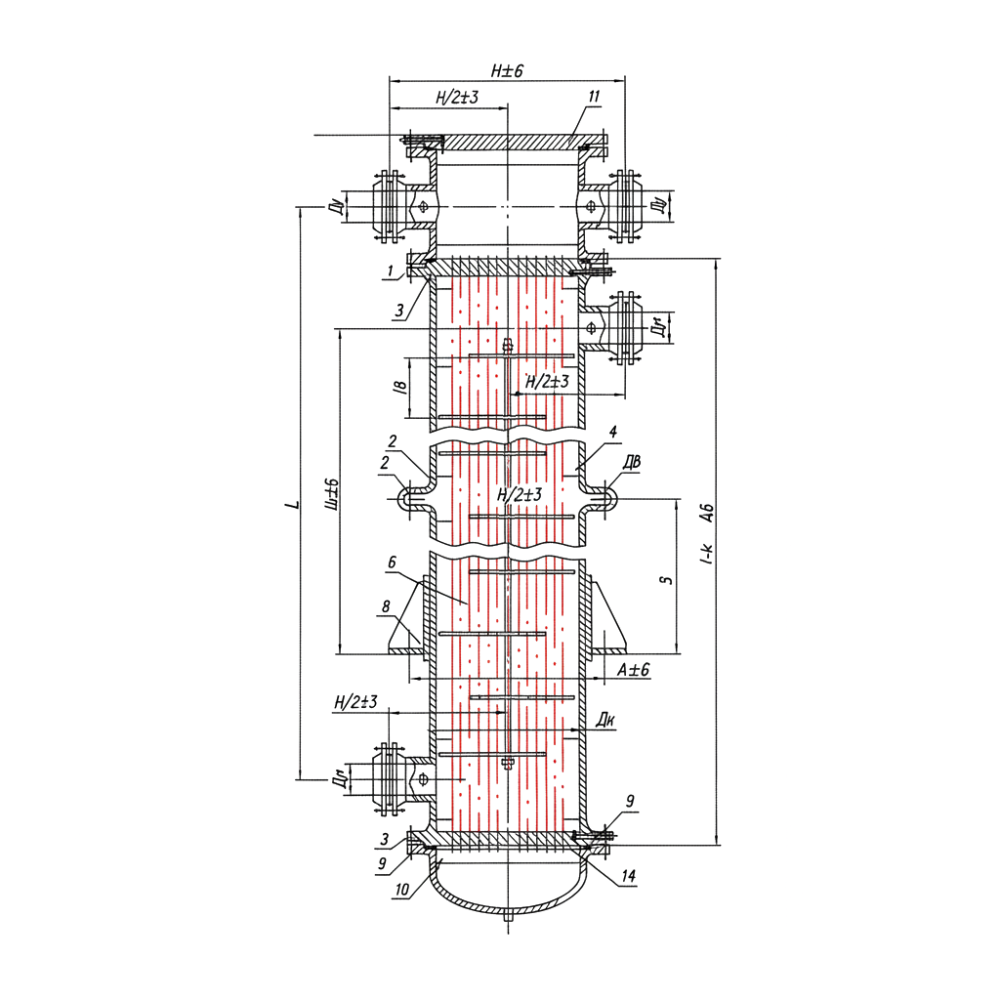

Холодильник кожухотрубный (кожухотрубчатый) типа ХНВ

Маркировка и назначение

Аппарат типа ХНВ предназначен для вертикальной компоновки при работе с умеренным перепадом температур между оболочкой и трубным пучком, который не превышает ориентировочно 60 °C. Данное решение оптимально, если в технологическом процессе отсутствуют интенсивные термоциклы. При необходимости компенсации значительных температурных деформаций или циклических нагрузок следует рассмотреть модификации с другими конструктивными решениями. Версия ХКВ оснащена компенсатором, что повышает устойчивость к большим перепадам температур, а модель ХПВ с плавающей головкой обеспечивает максимальную компенсацию термических расширений.

Материалы, присоединения, габариты (ориентиры)

Точные значения фиксируем расчётом и чертежом в составе КП/паспорта.

Мини-калькулятор расхода воды (прикидка)

Оценочный расчёт; финальные Ду/габариты — по теплогидравлическому расчёту и допускам по Δp.

Где применяют ХНВ

• Охлаждение воды/растворов/газов при дефиците площади (вертикальная компоновка).
• Проекты с умеренными термоциклами, где не требуется компенсация деформаций.
• При хлоридах — выбираем CuNi 90/10 или Ti на трубной стороне, контролируем скорости.

FAQ — 10 вопросов по ХНВ

Кожухотрубный холодильник типа ХНВ обозначается буквой «Х» для типа аппарата, «Н» для неподвижных трубных решеток и «В» для вертикального размещения. Выбор данной модификации вместо ХКВ или ХПВ оправдан при вертикальной компоновке и умеренных температурных перепадах, исключающих необходимость установки компенсатора или плавающей головки. Для трубного пучка при наличии хлоридов рекомендуются материалы CuNi 90/10 или Ti с контролем скоростей для предотвращения эрозии и коррозии. Оптимальным режимом является противоток, обеспечивающий больший средний логарифмический температурный напор и компактность, хотя прямоток допустим при ограничениях в обвязке. Типовые диаметры трубной стороны составляют Ду 40–80, кожуха — Ду 40–100, параметры уточняются по расходам и перепадам давления. Монтаж вертикального аппарата требует учета высоты помещения, организации опор, анкеровки, точек воздухоотвода и дренажа согласно чертежу. Техническое обслуживание включает плановый осмотр отложений и герметичности, а также промывку совместимыми реагентами через штуцеры. Срок изготовления типовых изделий составляет 7–14 рабочих дней, после чего следует доставка автотранспортом или железнодорожным транспортом по РФ и КЗ. Возможна адаптация под стандарты площадки, включая согласование фланцев, материалов, давлений, испытаний и маркировки в документации. Ориентировочная цена формируется по запросу и зависит от площади поверхности теплообмена, давления, материалов и комплектации.
