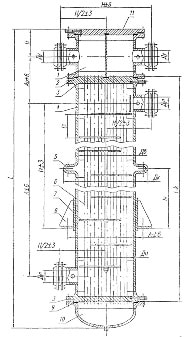

Холодильник кожухотрубный (кожухотрубчатый) типа ХКВ

Маркировка и назначение

Материалы, присоединения, габариты (ориентиры)

Точные значения фиксируем расчётом и чертежом в составе КП/паспорта.

Мини-калькулятор расхода воды (прикидка)

Оценочный расчёт; финальные Ду/габариты — по теплогидравлическому расчёту и допускам по Δp.

Где применяют ХКВ

• Охлаждение технологических жидкостей и газов при дефиците площадки (вертикальная установка)
• Системы с выраженными термоциклами/большой ΔT между кожухом и трубами
• Среды с хлоридами — CuNi 90/10 или Ti на трубной стороне

FAQ — 10 вопросов по ХКВ

Кожухотрубный холодильник марки ХКВ расшифровывается как аппарат с компенсатором на кожухе (буква «К») и вертикальным расположением (буква «В»). Такое конструктивное решение оптимально при необходимости размещения в ограниченном пространстве по высоте и при значительных температурных перепадах, требующих компенсации тепловых деформаций. В отличие от моделей ХНВ, где компенсация отсутствует, или ХПВ с плавающей головкой, вариант ХКВ представляет баланс между стоимостью и функциональностью. При выборе материалов труб для сред, содержащих хлориды, применяются сплавы CuNi 90/10 или титан Ti с подбором совместимых уплотнений. Контроль скоростей потока необходим для предотвращения отложений и эрозии поверхностей. Тепловой режим обычно рассчитывается на противоток, обеспечивающий больший логарифмический температурный напор (LMTD) и компактность аппарата. Прямоток допускается только при ограничениях в обвязке. Типовые диаметры трубной стороны составляют Ду 40–80, а кожуха — Ду 40–100; конкретные значения уточняются на основе требуемых расходов и перепадов давления. Монтаж вертикального устройства включает установку опор и анкерование с проверкой фундаментной плиты. Обязательно оставляются зазоры для обслуживания и предусматриваются петли для строповки согласно чертежу. Обслуживание предусматривает промывочные штуцера и использование совместимых реагентов. Воздухоотвод размещается в верхней части, дренаж — в нижней. Регламент промывки зависит от характера отложений и материалов. Срок изготовления типовых аппаратов составляет 7–14 рабочих дней, после чего следует доставка автомобильным или железнодорожным транспортом по РФ и КЗ. Адаптация под стандарты площадки включает согласование параметров фланцев, материалов, рабочих давлений, видов испытаний и маркировки в документации. Стоимость формируется индивидуально по запросу в зависимости от площади теплообмена, давления, материалов и комплектации.
