Name: Кожухотрубчатые подогреватели сетевой воды (ПСВ)
Brand: Подогреватели
SKU: 13318
Availability: PreOrder

Нужен быстрый подбор? Напишите в чат

Проконсультируем и ответим 24/7 в течение ~1 минуты.

Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.

Кожухотрубчатые подогреватели сетевой воды (ПСВ) — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу. Кожухотрубчатые подогреватели сетевой воды (ПСВ) вертикального типа предназначены для подогрева сетевой воды на тепловых электростанциях паром из отборов турбин, а в отопительных котельных — паром котлов низкого давления. Технич

Подробнее

Нет в наличии

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

Кожухотрубчатые подогреватели сетевой воды (ПСВ) — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу.

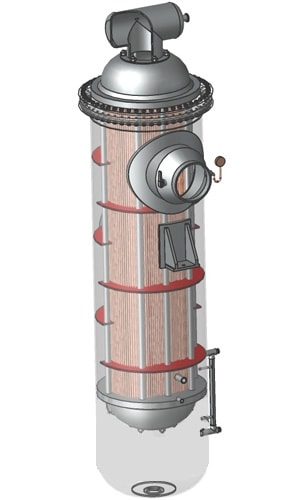

Кожухотрубчатые подогреватели сетевой воды (ПСВ) вертикального типа предназначены для подогрева сетевой воды на тепловых электростанциях паром из отборов турбин, а в отопительных котельных — паром котлов низкого давления.

Технические характеристики:

Обозначение	Площадь поверхности теплообмена	Максимальное избыточное рабочее давление		Номинальный расход сетевой воды	Кол-во ходов сетевой воды в евой воды
	Площадь поверхности теплообмена	пара в корпусе	воды в трубной системе	Номинальный расход сетевой воды
	м²	МПа	МПа	т/ч
ПСВ-45-7-15	45	0,69	1,47	90	4
ПСВ-63-7-15	63	0,69	1,47	120	4
ПСВ-90-7-15	90	0,69	1,47	175	4
ПСВ-125-7-15	125	0,69	1,47	250	4
ПСВ-200-7-15	200	0,69	1,47	400	4
ПСВ-315-3-23	315	0,29	2,26	725	2
ПСВ-315-14-23	315	1,37	2,26	1130	2
ПСВ-500-3-23	500	0,29	2,26	1150	2
ПСВ-500-14-23	500	1,37	2,26	1800	2

Расчет на прочность Подогревателя сетевой воды (ПСВ)
Данный расчет на прочность выполнен для системы трубной подогревателя сетевой воды ПСВ-500-3-23 и ПСВ-500-14-23(в дальнейшем "система трубная"). Расчет является дополнением к основному расчету и предназначен для подтверждения прочности доски трубной системы трубной с учетом фактического наименьшего шага между отверстиями под трубы теплообменные, рассчитанного по результатам замеров.

**Расчет решетки трубной:**
Наименование параметра	Разм.	Обозн.	Источник, формула	Значение
Давление расчетное	МПа	Р	Задано	2,26
Температура расчетная	град С	Т	Задано	400
Расчетное допускаемое напряжение материала решетки трубной	МПа	[σ]	[1]	105,0
Внутренний диаметр камеры	мм	D	По конструкции	1300
Диаметр делительной окружности центров анкерных связей	мм	Dс	По конструкции	700
Материал анкерной связи			По конструкции	35Х
Допускаемое напряжение анкерной связи	МПа	[σ с]	[2]	160,0
Количество анкерных связей		nc	По конструкции	6
Площадь поперечного сечения анкерной связи	мм2	fc	По конструкции	1424
Диаметр отверстий в решетке трубной	мм	d	По конструкции	19,2
Толщина перемычки между отверстиями фактическая	мм	Δ	По замерам	3
Шаг отверстий в трубной доске фактический	мм	t	Δ + t	22,2
Коэффициент прочности доски трубной	мм	fi	0,935-0,65 d/t	0,373
Расчетная толщина решетки трубной	мм	hp	0,393D√(1/(ф[σ]) [P-3,82[σ_с ] (n_c*f_c)/D^2 (1-D_c/D)] )	75
Принятая толщина решетки трубной	мм	hnp	По конструкции	85

Условие прочности выполняется hnp>=h

Инженерный анализ подтверждает, что трубные решетки аппаратов ПСВ-500-3-23 и ПСВ-500-14-23 соответствуют требованиям прочности с учетом фактического шага расположения теплообменных труб. Расчетные данные доказывают способность оборудования выдерживать заданное давление и гарантируют безопасную эксплуатацию в указанных режимах.

Данный вид теплообменника Вы можете заказать в Комплексное снабжение по любому удобному для Вас способу. Позвонить на бесплатный телефон , оставить заявку на сайте, нажав на кнопку ниже или отправить письмо на почту . Наш инженер-консультант с радостью ответит на Ваше обращение и поможет подобрать интересующее Вас оборудование. Пишите.....
Больше информации о теплообменном оборудовании Вы всегда можете найти на нашем сайте

Подогреватели сетевой воды (ПСВ) в pdf
