Конденсатор кожухотрубный (кожухотрубчатый) типа КНГ — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу. Серия КНГ включает кожухотрубные конденсаторы, оснащенные неподвижными трубными решётками. Данное оборудование предназначено для охлаждения жидкостей и газов в промышленных системах. Конструкция отличается простотой и надёжн

Подробнее

433 767 ₽

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

Серия КНГ включает кожухотрубные конденсаторы, оснащенные неподвижными трубными решётками. Данное оборудование предназначено для охлаждения жидкостей и газов в промышленных системах. Конструкция отличается простотой и надёжностью, что обеспечивает стабильность работы в фиксированных режимах. Выбор материалов трубных пучков — 316L, CuNi или Ti — зависит от требований к коррозионной стойкости и теплопередаче при подборе аппарата под конкретную нагрузку.

Категория: Кожухотрубные теплообменники → Конденсаторы

Производительность
Площади теплообмена от 5 до 500+ м² (возможны больше под ТЗ).

Давление/температура
Кожух до 2.5 МПа; требования по воде/средам — по анализу.

Материалы
316L / CuNi 90/10 / Ti Gr.2; кожух 304/316L/сталь с защитой.

Документация
Паспорт, ИМ, сертификаты; 3D-модель и габаритный чертёж.

Конденсаторы кожухотрубные типа КНГ предназначены для процессов конденсации паров и паровоздушных смесей, а также для охлаждения жидкостей и газов. Оборудование широко востребовано в компрессорных и технологических контурах, а также в отраслях нефтехимии, химической промышленности, газопереработки, энергетики и системах утилизации тепла. При выборе конструкции и материалов необходимо учитывать свойства рабочей среды. В частности, при наличии аммиака или аминов применение меди и сплавов CuNi исключается, а для работы с морской водой требуется использование титановых трубок. Подбор материалов производится на основании анализа химического состава воды и технологической среды.

Быстрый подбор КНГ (прикидка площади и габаритов)

При подборе конденсатора КНГ определяются необходимые теплообменные площади A, расходы воды и предварительные варианты диаметров кожуха Ds. Для стандартных комплектаций данных данных параметров обычно достаточно. В особых случаях выполняется полный проектный расчет.

Исходные

Q, кВт
T_sat пара, °C
Вода T_in / T_out, °C

k_чист, W/(м²·K) / R_f, м²·K/Вт

Ограничения

L_max / D_max, мм (если есть)

Ряд Ds: 273–1400 мм. Ориентиры: трубки 16×1, шаг 22, треугольная раскладка.

Гидравлика воды: скорость, Re и Δp

Входные

Расход воды, м³/ч
Трубки: наружный/внутренний диаметр, мм

Число труб в ходе / число ходов

Вязкость μ, мПа·с / допускаемый Δp, бар

Результат

Целиться в ~0.9–1.8 м/с при приемлемом перепаде давления.

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ~1 минуту.

Оперативно проконсультируем, просчитаем, подберем. Пиши...

Типоразмеры КНГ и присоединительные размеры

Таблица заключена в адаптивную обёртку — на узких экранах горизонтальный скролл. Данные — из вашего исходника по КНГ. :contentReference[oaicite:1]{index=1}

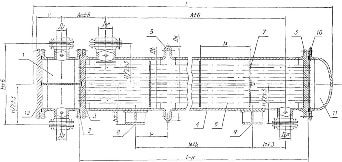

Параметры конденсаторов кожухотрубных (кожухотрубчатых) типа КНГ
Диаметр кожуха внутренний, мм	Давление в кожухе Ру, МПа	l	L, не более	А	Ду, при числе ходов по трубам			Ду1	H/2	h	A0	l2
					2	4	6					КНГ
600 (630)	1	3000	3890	2500	200	150	100	300	530	525	625	500
		4000	4890	3500								800
		6000	6890	5500								1200
	1,6	3000	3890	2540				250			610	500
		4000	4890	3540								800
		6000	6890	5540								1200
	2,5	3000	3900	2550				200			600	500
		4000	4900	3550								800
		6000	6900	5550								1200
800	1	3000	3970	2400	250	200	150	400	627	608	710	600
		4000	4970	3400								800
		6000	6970	5400								1200
	1,6	3000	3970	2480				300			640	600
		4000	4970	3480								800
		6000	6970	5480								1200
	2,5	3000	3970	2460				250		612		600
		4000	4970	3460								800
		6000	6970	5460								1200
1000	0,6	3000	4200	2400	300	200	150	400	729	712	800	400
	1	4000	5200	3400								600
	—	6000	7200	5400								1200
	1,6	3000	4200	2430				300			760	400
		4000	5200	3430								600
		6000	7200	5430								1200
	2,5	3000	4210	2400					779		780	400
		4000	5210	3400								600
		6000	7210	5400								1200
1200	0,6	4000	5380	3300	350	250	200	500	831	812	860	700
	1	6000	7380	5300								1200
	1,6	4000	5380	3300				400			830	700
		6000	7380	5300								1200
	2,5	4000	5400	3250				350	879		850	700
		6000	7400	5250								1200
1400	0,6	6000	7630	5200				500	990	908	990	1200
	1
	1,6							400		912	970
	2,5							350		916	950

Комплектация и материалы

Материалы

Трубки: 316L / CuNi 90/10 / Ti Gr.2
Кожух: 304/316L или сталь с внутренней защитой
Прокладки: EPDM/NBR/PTFE — по среде

Опции

Дренажи/воздухоотводчики, штуцера КИП
Исполнение под вакуум, опоры/рамы
Очистные пробки, разборные коллекторы

Документы

Паспорт, ИМ, сертификаты
3D-модель STEP/DWG, габаритный чертёж
Протокол гидроиспытаний

Кейсы поставки КНГ

Компрессорный контур

Q 450 кВт, вода 18→30 °C, 2 хода
316L трубки, кожух 304, Rf=0.0002
Срок 22 дня, ПНР

Солоноватая вода

Q 900 кВт, CuNi 90/10
Скорости ≥1.1 м/с, биоцидная программа
Сервис 12 мес.

Морская вода

Q 700 кВт, Ti Gr.2
Кожух 316L, катодная защита
Срок 35 дней, шефмонтаж

География поставки и логистика

Поставки по РФ и ЕАЭС, экспорт — по запросу
Доставка ТК/авто/жд, обрешётка и консервация
Шефмонтаж/ПНР и сервис по графику

Срок изготовления — от 20 дней (типовые), точный срок — в КП.

Нужна быстрая поставка? Сообщите габаритные ограничения и воду — подберём складскую или ускоренную сборку.

Готовы подобрать КНГ под ваш режим?

Для подбора оптимальной модели конденсатора типа КНГ необходимо предоставить исходные данные: тепловую нагрузку Q, температуру насыщения T sat, температуры входа и выхода T in/out, тип рабочей среды (вода), допустимое падение давления по Δp, а также габаритные ограничения. На основе этих параметров выполняется поверочный расчёт, после чего подбирается конкретная конструкция оборудования. Итоговое предложение включает рекомендованную модификацию, срок изготовления и стоимость.

Конденсатор кожухотрубный типа КНГ относится к серии с неподвижными трубными решетками. Конструкция подбирается с учетом габаритов площадки, условий монтажа и тепловых режимов. Выбор материала трубных пучков определяется качеством теплоносителя: для пресной воды применяется сталь 316L, для солоноватой — сплав CuNi 90/10, для морской среды — титан. При использовании аммиака или аминов исключены медные сплавы и CuNi. Оптимальная скорость воды составляет 0.9–1.8 м/с при допустимом перепаде давления, что проверяется в калькуляторе. Изготовитель допускает выпуск нестандартных диаметров и длин по техническому заданию с согласованием фланцев и опор. Для морской воды предусматриваются титановые трубки, кожух из 316L, а также рекомендации по скорости и химической обработке против обрастания. Возможна работа под вакуумом с расчетом усиления, дегазации и штуцеров. Комплект поставки включает паспорт, руководство по эксплуатации, сертификаты, 3D-модель, чертеж и протокол гидроиспытаний. Срок изготовления типовых изделий начинается от 20 дней. Точные сроки и логистику уточняйте в коммерческом предложении. Для расчета параметров передайте режимы через форму «Подобрать по режиму». Также доступны шефмонтаж, пусконаладочные работы и сервисные договоры.
