Теплообменник кожухотрубный (кожухотрубчатый) типа ТКГ — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу. Аппараты серии ТКГ представляют собой кожухотрубные теплообменники, конструкция которых позволяет реализовывать процессы нагрева, испарения и охлаждения как жидких, так и газообразных рабочих сред. Подобное оборудование ин

Подробнее

351 119 ₽

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

Аппараты серии ТКГ представляют собой кожухотрубные теплообменники, конструкция которых позволяет реализовывать процессы нагрева, испарения и охлаждения как жидких, так и газообразных рабочих сред. Подобное оборудование интегрируется в технологические линии различных промышленных отраслей для обеспечения требуемых тепловых нагрузок и режимов работы.

В процессе производства кожухотрубных теплообменников используются только самое современное и надежное оборудование.

Материальное исполнение теплообменников ТКГ может быть следующим: углеродистая сталь, нержавеющая сталь, латунь.

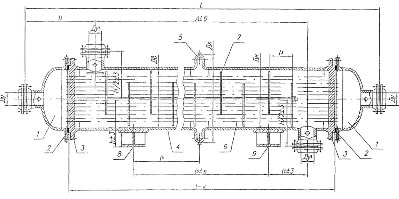

Параметры теплообменников кожухотрубных (кожухотрубчатых) типа ТКГ:
Диаметр корпуса, мм	Давление в корпусе и трубах, МПа	L1, мм	L при числе ходов по трубам		А	Ду, число ходов			Ду1	Н/2	h	А0 при ходах	l2
Диаметр корпуса, мм	Давление в корпусе и трубах, МПа	L1, мм	1	2	А	1	2	4	Ду1	Н/2	h	2; 4	ТНГ
159	1.6 2.5 4.0	1000	1400	—	620	80		—	80	215	159	—	200
		1500	1900		1120								400
		2000	2400		1620								500
		3000	3400		2620								650
273	1,6	1000	1450		600	100			100	272	241		250
		1500	1950		1100								350
		2000	2450		1600								500
		3000	3450		2600								650
	2,5	1000	1500		570								250
		1500	2000		1070								350
		2000	2500		1570								500
		3000	3500		2570								650
	4,0	1000	1550		520								250
		1500	2050		1020								350
		2000	2550		1520								500
		3000	3550		2520								650
325	1.6 2.5	1500	2200	2170	1050	100	100		100	298	290	440	350
		2000	2700	2670	1550								500
		3000	3700	3670	2550								650
		4000	4700	4670	3550								800
	4	1500	2250	2170	990							490	350
		2000	2750	2670	1490								500
		3000	3750	3670	2490								650
		4000	4750	4670	3490								800
400(426)	1.6 2.5	2000	2790	2770	1550	150	150			150	363	349	460
		3000	3790	3770	2550								500
		4000	4790	4770	3550								800
		6000	6790	6770	5550								1200
	4.0	2000	2820	2810	1440								500
		3000	3820	3810	2440								500
		4000	4820	4810	2440								800
		6000	6820	6810	5440								1200
600(630)	1,6	2000	2940	2910	1500	200	200	150	200	530	525	520	400
		3000	3940	3910	2500								500
		4000	4940	4910	3500								800
		6000	6940	6910	5500								1200
	2,5	2000	2950	2950	1450							545	400
		3000	3950	3950	2450								500
		4000	4950	4950	3450								800
		6000	6950	6950	5450								1200
	4,0	2000	3060	3020	1400							600	400
		3000	4060	4020	2400								500
		4000	5060	5020	3400								800
		6000	7060	7020	5400								1200
800	1	2000	3070	3160	1450	250	250	200	250	627	608	630	400
		3000	4070	4160	2450								500
		4000	5070	5160	3450								800
		6000	7070	7160	5450								1200
	1,6	2000	3140	3190	1410							650	400
		3000	4140	4190	2410								600
		4000	5140	5190	3410								800
		6000	7140	7190	5410	250	250	200	250	627			1200
	2,5	2000	3220	3225	1400						612	655	400
		3000	4220	4225	2400								600
		4000	5220	5225	3400								800
		6000	7220	7225	5400								1200
	4	2000	3430	3290	1300					677		700	400
		3000	4430	4290	2300								600
		4000	5430	5290	3300								800
		6000	7430	7290	5300								1200
1000	0,6 1	3000	4210	4220	2350	300	300	200	300	729	712	650	400
		4000	5210	5220	3350								600
		6000	7210	7220	5350								1200
		9000	10210	10220	8350								1200
	1,6	3000	4270	4240	2350								400
		4000	5270	5240	3350								600
		6000	7270	7240	5350								1200
		9000	10270	10240	8350								1200
	2,5	3000	4390	4300	2300					779	716	710	400
		4000	5390	5300	3300								600
		6000	7390	7300	5300								1200
		9000	10390	10300	8300								1200
	4	3000	4580	4420	2200							800	400
		4000	5580	5420	3200								600
		6000	7580	7420	5200								1200
1200	0,6 1	4000	5300	5400	3200	350	3500	250	350	831	812	765	700
		6000	7300	7400	5200								1200
		9000	10300	10400	8200								1200
	1,6	4000	5400	5420	3200						822		700
		6000	7400	7420	5200								1200
		9000	10400	10420	8200								1200
	2,5	4000	5540	5500	3200					879		800	700
		6000	7540	7500	5200								1200
		9000	10540	10500	8200								1200

Теплообменник кожухотрубный типа ТКГ подбирается инженером с учетом тепловой нагрузки и параметров режимов работы. Подбор оборудования осуществляется на базе поверочного расчета, который гарантирует соответствие аппарата заданным условиям эксплуатации. Для заказа продукции доступны различные каналы связи, включая телефонные звонки, электронную почту и онлайн-формы на сайте. Специалист поможет сформировать заявку и согласовать технические характеристики требуемого оборудования.

Больше информации о теплообменном оборудовании Вы всегда можете найти на нашем сайте купитьтеплообменник.рф

Теплообменник кожухотрубный (кожухотрубчатый) типа ТКГ в pdf
