Конденсатор кожухотрубный (кожухотрубчатый) типа КНВ — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу. Серия КНВ — вертикальные кожухотрубные конденсаторы для конденсации паров и охлаждения сред на ограниченных площадках. Удобный вертикальный монтаж, естественный отвод конденсата; материалы труб — 316L / CuNi / Ti. Категория:

Подробнее

305 052 ₽

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

Серия КНВ — вертикальные кожухотрубные конденсаторы для конденсации паров и охлаждения сред на ограниченных площадках. Удобный вертикальный монтаж, естественный отвод конденсата; материалы труб — 316L / CuNi / Ti.

Категория: Кожухотрубные теплообменники → Конденсаторы

Вертикальная компоновка
Экономия площади, самотёчный слив конденсата.

Производительность
Площадь теплообмена 5–500+ м² (возможны больше под ТЗ).

Материалы
316L / CuNi 90/10 / Ti Gr.2 — по воде/среде и коррозии.

Документы
Паспорт, ИМ, сертификаты, 3D и габаритный чертёж.

Аппарат КНВ проектируют для конденсации паров и смесей с воздухом. Это ключевой узел в процессах охлаждения жидкостей внутри колонн или дефлегматоров. Оборудование востребовано в нефтехимии, химической отрасли и газопереработке. Его используют для утилизации тепла и в энергетических системах. При работе с аммиаком или аминами исключают материалы на основе меди. Для морской воды подбирают титановые трубки. Выбор материалов зависит от химического состава среды. Инженеры анализируют режимы работы перед утверждением спецификации. Подбор производится с учетом поверочного расчета тепловой нагрузки.

Быстрый подбор КНВ (прикидка площади и габаритов)

Конденсатор кожухотрубный типа КНВ подбирается с учетом требуемой площади поверхности теплообмена A, расхода воды и ряда допустимых диаметров кожуха Ds. Для концепции КП этих данных достаточно, однако для оформления заказа необходим полный проектный расчет.

Исходные

Q, кВт
T_sat пара, °C
Вода T_in / T_out, °C

k_чист, W/(м²·K) / R_f, м²·K/Вт

Ограничения

L_max / D_max, мм (если есть)

Ряд Ds: 273–1400 мм. Ориентиры: трубки 16×1, шаг 22, треугольная раскладка.

Гидравлика воды: скорость, Re и Δp

Входные

Расход воды, м³/ч
Трубки: наружный/внутренний диаметр, мм

Число труб в ходе / число ходов

Вязкость μ, мПа·с / допускаемый Δp, бар

Результат

Рекомендуемая скорость ~0.9–1.8 м/с при приемлемом Δp.

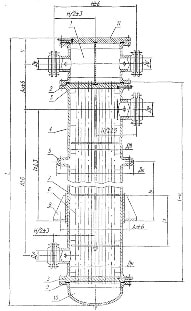

Типоразмеры КНВ и присоединительные размеры

Dвн, мм	Ру, МПа	l, мм	L≤, мм	A, мм	Ду(2/4/6)	Ду1	H/2, мм	h, мм	A0, мм	l2, мм
600 (630)	1	3000	3890	2500	200/150/100	300	530	525	625	1500
600 (630)	1	4000	4890	3500	200/150/100	300	530	525	625	1800
600 (630)	1	6000	6890	5500	200/150/100	300	530	525	625	—
600 (630)	1,6	3000	3890	2540	250/—/—	—	610	—	—	1500
600 (630)	1,6	4000	4890	3540	250/—/—	—	610	—	—	1800
600 (630)	1,6	6000	6890	5540	250/—/—	—	610	—	—	—
600 (630)	2,5	3000	3900	2550	200/—/—	—	600	—	—	1500
600 (630)	2,5	4000	4900	3550	200/—/—	—	600	—	—	1800
600 (630)	2,5	6000	6900	5550	200/—/—	—	600	—	—	—
800	1	3000	3970	2400	250/200/150	400	627	608	710	600
800	1	4000	4970	3400	250/200/150	400	627	608	710	800
800	1	6000	6970	5400	250/200/150	400	627	608	710	1200
800	1,6	3000	3970	2480	300/—/—	—	640	—	—	600
800	1,6	4000	4970	3480	300/—/—	—	640	—	—	800
800	1,6	6000	6970	5480	300/—/—	—	640	—	—	1200
800	2,5	3000	4000	2500	250/—/—	—	650	—	—	600
800	2,5	4000	5000	3500	250/—/—	—	650	—	—	800
800	2,5	6000	7000	5500	250/—/—	—	650	—	—	1200
1000	0,6	3000	4200	2400	300/250/200	500	722	704	805	400
1000	1	4000	5200	3400	300/250/200	500	722	704	805	600
1000	1	6000	7200	5400	300/250/200	500	722	704	805	1200
1000	1,6	3000	4210	2430	350/—/—	—	730	—	—	400
1000	1,6	4000	5210	3430	350/—/—	—	730	—	—	600
1000	1,6	6000	7210	5430	350/—/—	—	730	—	—	1200
1000	2,5	3000	4210	2400	—/—/—	—	779	780	—	400
1000	2,5	4000	5210	3400	—/—/—	—	779	780	—	600
1000	2,5	6000	7210	5400	—/—/—	—	779	780	—	1200
1200	0,6	4000	5380	3300	350/250/200	500	831	812	860	700
1200	1	6000	7380	5300	350/250/200	500	831	812	860	1200
1200	1,6	4000	5380	3300	400/—/—	—	830	—	—	700
1200	1,6	6000	7380	5300	400/—/—	—	830	—	—	1200
1200	2,5	4000	5400	3250	350/—/—	—	879	—	—	700
1200	2,5	6000	7400	5250	350/—/—	—	879	—	—	1200
1400	0,6	6000	7630	5200	500/—/—	—	990	908	990	1200
1400	1	6000	7630	5200	500/—/—	—	990	908	990	1200
1400	1,6	6000	7630	5200	400/—/—	—	912	970	—	1200
1400	2,5	6000	7630	5200	350/—/—	—	916	950	—	1200

Аппарат типа КНВ предназначен для конденсации паров. Конструкция включает трубки из 316L, CuNi 90/10 или Ti Gr.2. Кожух выполняют из 304, 316L или стали с защитным слоем. Герметичность обеспечивают прокладки из EPDM, NBR или PTFE. Выбор материала зависит от агрессивности среды. Инженер рассчитывает тепловую нагрузку. Поверочный расчет подтверждает эффективность. Конденсатор подбирают под конкретный режим.

Опции

Дренажи/воздухоотводчики, штуцера КИП
Исполнение под вакуум, опоры/рамы
Очистные пробки, разборные коллекторы

Документы

Паспорт, ИМ, сертификаты
3D-модель STEP/DWG, габаритный чертёж
Протокол гидроиспытаний

Кейсы поставки КНВ

Колонный дефлегматор

Q 350 кВт, вертикальный монтаж
316L, 2 хода, Rf=0.0002
Срок 20 дней, ПНР

Солоноватая вода

Q 800 кВт, CuNi 90/10
Скорости ≥1.1 м/с, биоцидная программа
Сервис 12 мес.

Морская вода

Q 600 кВт, Ti Gr.2
Кожух 316L, катодная защита
Срок 35 дней, шефмонтаж

География поставки и логистика

Поставки по РФ и ЕАЭС, экспорт — по запросу
Доставка ТК/авто/жд, обрешётка и консервация
Шефмонтаж/ПНР и сервис по графику

Срок изготовления — от 20 дней (типовые), точный срок — в КП.

Нужна быстрая поставка? Сообщите габаритные ограничения и воду — подберём складскую или ускоренную сборку.

Готовы подобрать КНВ под ваш режим?

Для подбора конденсатора кожухотрубного типа КНВ необходимо предоставить исходные данные: тепловую нагрузку Q, температуру насыщения T sat, температуры входа и выхода T in/out, тип теплоносителя вода, допустимую потерю давления по Δp, а также габаритные ограничения. На основе этих параметров проводится поверочный расчёт, по результатам которого формируется предложение с указанием конкретной модели, сроков поставки и стоимости.

Конденсаторы КНВ проектируются с вертикальной компоновкой, что гарантирует самотёчный отвод конденсата и снижает требования к занимаемой площади. Подобный подход уместен, когда пространство на площадке ограничено, а монтаж требует минимизации габаритов. Выбор серии КНВ, КНГ, ККВ или ККГ обусловлен конкретными условиями площадки и технологическими режимами эксплуатации. Для пресной воды оптимально использовать трубы из стали 316L, тогда как солоноватая среда требует применения сплава CuNi 90/10. Морская вода обрабатывается титановыми трубками, а при контакте с аммиаком или аминами медные сплавы исключаются полностью. Нормальная скорость воды варьируется в диапазоне 0.9–1.8 м/с при допустимом перепаде давления, что проверяется через калькулятор. Доступны нестандартные диаметры и длины, согласование которых с заказчиком происходит индивидуально. Комплект документов включает паспорт, инструкцию по эксплуатации, сертификаты, 3D-модель, чертёж и протокол гидроиспытаний. Срок изготовления типовых единиц составляет от 20 дней, а точные логистические сроки указываются в коммерческом предложении. Титановые трубки и корпус из 316L позволяют работать с морской водой при соблюдении рекомендаций по скорости. Если требуется работа под вакуумом, рассчитывается усиление, дегазация и штуцера. Шефмонтаж, пусконаладочные работы и сервисные договоры доступны для обеспечения бесперебойной эксплуатации оборудования.
