DT-649 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектацию и сроки подтвердим за 30 минут.
Модель LCH DT-649 — кожухотрубный теплообменник серии DT, младший типоразмер группы DT-649/657/668/682 с повышенным допустимым расходом и унифицированными присоединениями. По заводской таблице для DT-649 заданы габаритные размеры A = 1078, C = 85, D = 836, E = 756, G = 125, H = 105, J = 45, K = 20, L = 204, M = 149, присоединительные параметры N = 14*22, P = 121, Q = 196, R = 165, S = 2, T = 1, максимальный поток 400 и показатель «Область применения» 4.9. Типоразмер используют там, где нужна более «плотная» компоновка с увеличенным расходом относительно серии DT-5xx при сохранении шагов крепёжных элементов и логики обвязки.
Описание и конструкция
Кожухотрубный теплообменник LCH DT-649 — типоразмер серии DT с повышенной монтажной высотой и увеличенными габаритами по сравнению с рядом DT-5xx при тех же присоединительных размерах 14*22. Габариты A = 1078 и D = 836 задают общую длину аппарата и расстояние между опорными зонами, E = 756 используют для привязки к раме и проверке зазоров с соседним оборудованием. Высотные и монтажные размеры G = 125, H = 105, J = 45, K = 20, L = 204, M = 149 учитывают при разработке опор, консолей и обеспечении доступности для обслуживания и демонтажа. Присоединительные параметры N = 14*22, P = 121, Q = 196, R = 165, S = 2, T = 1 задают шаг и диаметр крепёжных элементов и патрубков и совпадают с остальными типоразмерами группы DT-649/657/668/682. Максимальный поток 400 и показатель «Область применения» 4.9 служат базой для сравнения DT-649 с младшими сериями и выбора аппарата по режиму.
- Габариты A = 1078, C = 85, D = 836, E = 756 задают длину корпуса, расстояние между опорами и привязку к металлоконструкциям и соседнему оборудованию.
- Размеры G = 125, H = 105, J = 45, K = 20, L = 204, M = 149 используют при проектировании опор, проверке отметок и обеспечении доступа для обслуживания.
- Присоединения N = 14*22, P = 121, Q = 196, R = 165, S = 2, T = 1 унифицированы для группы DT-649/657/668/682, что упрощает реплейсмент и работу с типовыми узлами.
- Показатель «Область применения» 4.9 характеризует диапазон нагрузок для DT-649 и служит ориентиром при сравнении с более компактными типоразмерами серии DT-5xx и старшими моделями группы DT-649/657/668/682.
При подборе теплообменного аппарата DT-649 под конкретную тепловую нагрузку ориентиром служит максимальный поток, указанный в заводской таблице как 400. Это значение определяет верхнюю границу расхода через устройство и служит базой для оценки рабочего режима, а также для расчета необходимого запаса производительности.
Технические характеристики LCH DT-649

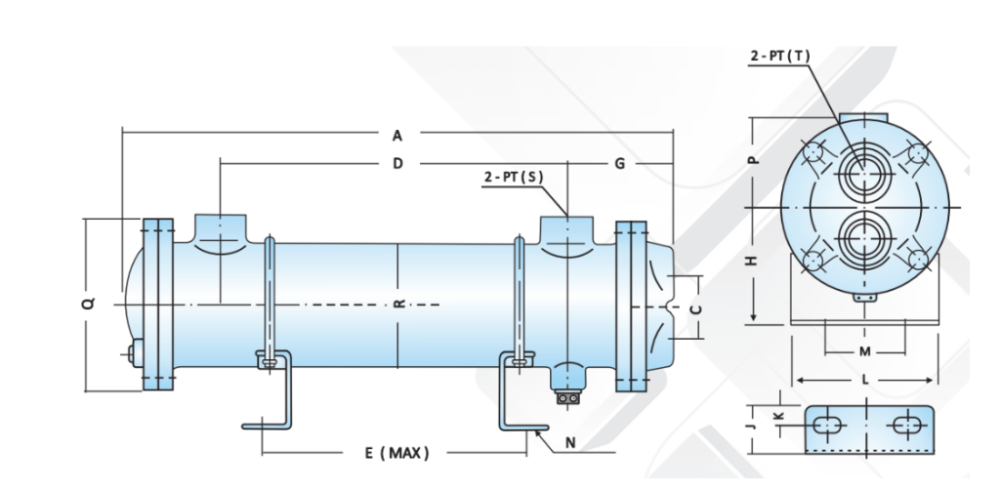

Параметры кожухотрубного теплообменника LCH DT-649 Модель A C D E G H J K L M N P Q R S T Максимальный поток Область применения DT-649 1078 85 836 756 125 105 45 20 204 149 14*22 121 196 165 2 1 400 4.9 Быстрый подбор (онлайн-калькулятор)
При подборе аппарата DT-649 ключевыми параметрами выступают тепловой поток, выраженный в киловаттах, и оценочный коэффициент теплоотдачи, измеряемый в кВт на квадратный метр кельвина. Процесс инженерного расчета включает определение температурных режимов как для горячего, так и для холодного потока, где отдельно фиксируются показатели на входе и на выходе. Именно эти температурные значения в сочетании с заданной тепловой нагрузкой и коэффициентом U позволяют выполнить поверочный расчет и обеспечить корректную работу теплообменника в заданных условиях эксплуатации.
Аппарат DT-649 проектируется с учетом предельной пропускной способности, равной 400, и относится к категории оборудования с показателем 4.9 по области применения. При выборе конкретной конфигурации инженер опирается не только на паспортные данные, но и на фактические температурные режимы допустимые перепады давления в технологических контурах. Представленный калькулятор позволяет провести лишь предварительную оценку параметров системы, тогда как окончательное обоснование теплообменной мощности и подбор оптимального типоразмера выполняется специалистом по каталогу LCH с использованием детальных табличных характеристик данного устройства.
FAQ — LCH DT-649
Чем DT-649 отличается от DT-531/535/544?
DT-649 относится к новой группе типоразмеров с максимальным потоком 400 и областью применения 4.9, тогда как у DT-531/535/544 максимальный поток 300 и меньшие значения «Области применения». Кроме того, у DT-649 выше габариты (A=1078, D=836, E=756) и изменён набор высотных размеров G=125, H=105, L=204, M=149.
Когда имеет смысл выбирать DT-649?
Аппарат DT-649 предназначен для случаев, когда заданная тепловая нагрузка и расходы теплоносителей превышают возможности базовой серии DT-5xx, однако установка самого длинного варианта DT-682 оказывается избыточной. Подбор данного оборудования осуществляется с учетом того, что рабочий режим должен соответствовать максимальной тепловой мощности 400 и относиться к области применения 4.9, что позволяет оптимизировать габариты и стоимость решения без потери эффективности при выполнении поверочного расчета.
Какие параметры нужно сверить при замене существующего аппарата на DT-649?
Нужно сверить габариты A=1078, C=85, D=836, E=756, высотные размеры G=125, H=105, J=45, K=20, L=204, M=149, присоединения N=14*22, P=121, Q=196, R=165, S=2, T=1, а также сопоставить режимы с максимальным потоком 400 и областью применения 4.9.
Как использовать параметр «Максимальный поток» 400 при подборе DT-649?
Теплообменник DT-649 рассчитан на максимальный поток 400, который представляет собой табличную верхнюю границу расхода. Фактический рабочий расход должен находиться ниже этого порожа с обязательным запасом. Величину запаса определяют на основе результатов теплогидравлического расчёта, учитывая режим и тепловую нагрузку, а также руководствуясь данными каталога LCH.
Что означает параметр «Область применения» 4.9?
Аппарат DT-649 позиционируется в каталоге LCH с показателем «Область применения» 4.9, который служит числовым критерием для определения диапазона нагрузок и рабочих режимов, оптимальных для данного оборудования. Этот индекс позволяет инженеру-теплотехнику соотнести модель с более компактными типоразмерами серии DT-5xx, а также с другими представителями группы DT-649/657/668/682, что упрощает выбор устройства под конкретную тепловую нагрузку и обеспечивает корректный подбор оборудования с учетом требований поверочного расчета.
Можно ли поставить DT-649 вместо аппарата другого производителя?
Аппарат DT-649 (A…T) может быть установлен в качестве замены, если его габаритные размеры и присоединительные размеры сопоставимы с параметрами действующего оборудования, а расчетный режим эксплуатации не превышает максимальный поток 400 и попадает в область применения 4.9. Для подтверждения соответствия и проведения поверочного расчета необходимо предоставить паспорт существующего теплообменника с указанием актуальных режимных данных.
Какие исходные данные нужны для подбора DT-649?
Для подбора теплообменного аппарата DT-649 необходимо предоставить полные данные о режимах работы, включая тип рабочих сред, их температуры на входах и выходах, а также требуемую тепловую нагрузку. Также важно указать допустимые перепады давления в каналах, габаритные ограничения оборудования на площадке, схему подключения и, при наличии, чертеж компоновки или P&ID, что позволяет выполнить точный поверочный расчет и обеспечить соответствие устройства заявленным параметрам.
Как учитывать габариты A, D и E при компоновке DT-649?
Габариты A=1078, D=836 и E=756 сравнивают с доступным монтажным пространством, расстояниями до стен и соседнего оборудования, учитывая зоны обслуживания и демонтажа. Остальные размеры используют для проверки зазоров и стыковки с опорами и трубопроводами.
Нужно ли менять обвязку при переходе на DT-649?
Если присоединительные размеры N=14*22, P=121, Q=196, R=165 и резьбовые/фланцевые параметры S=2, T=1 сопоставимы с существующей схемой, доработки минимальны. Окончательное решение принимают после сравнения паспортных размеров DT-649 и чертежей установленного оборудования.
Где получить чертеж и паспорт на DT-649?
При обращении за информацией о чертежах, паспорте и полном комплекте документации необходимо указать код DT-649 и рабочий режим. Это позволит инженеру-конструктору провести поверочный расчет, проверить соответствие оборудования заданной тепловой нагрузке и области применения 4.9, а также подобрать оптимальное исполнение аппарата для обеспечения его эффективной работы в конкретных условиях эксплуатации.
