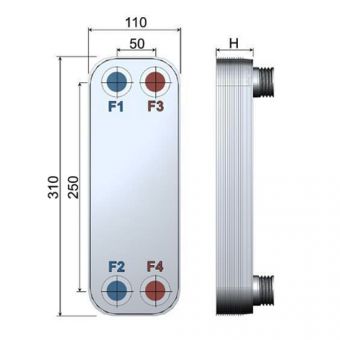

СНВЛ.028

Нужен быстрый подбор? Напишите в чат

Проконсультируем и ответим 24/7 в течение ~1 минуты.

Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.

СНВЛ.028 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу. Подберём оптимальную конфигурацию под ваши параметры. В наличии, поставка от 3 дней. Техническая поддержка и сервис. Доставка по РФ. МодельСНВЛ.028Число пластинn (до 150) A (мм)9 + 2,3·nМасса (кг)1 + 0,09·n Объём полостипервичная: 0,05·(n-2)/2 л; вторичная: 0,05·n/2 л

Подробнее

33 900 ₽

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

СНВЛ.028 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу.

Подберём оптимальную конфигурацию под ваши параметры. В наличии, поставка от 3 дней. Техническая поддержка и сервис. Доставка по РФ.

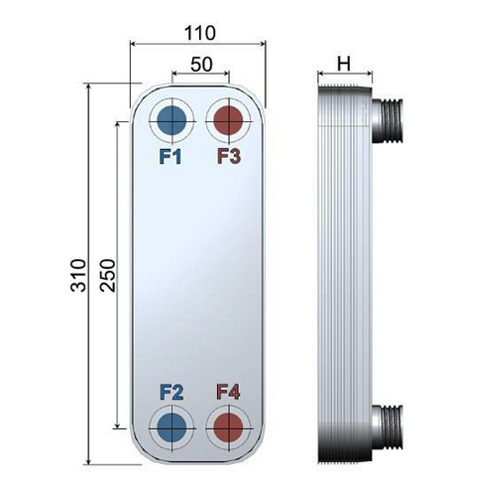

Модель	СНВЛ.028	Число пластин	n (до 150)
A (мм)	9 + 2,3·n	Масса (кг)	1 + 0,09·n
Объём полости	первичная: 0,05·(n-2)/2 л; вторичная: 0,05·n/2 л
Площадь теплообмена	(n-2)·0,028 м²
Рабочее давление	3 / 4,5 МПа
Давление испытаний	4,5 / 6,75 МПа
Рабочая температура	от -196 до +200 °C
Конфигурация каналов	H, M, L
Присоединения	сварное: до 1 3/8", резьбовое: до 1 1/4"

Описание модели

Теплообменник СНВЛ.028 представляет собой компактный паяный пластинчатый аппарат, обеспечивающий высокую удельную теплоотдачу при малом весе конструкции. Данное оборудование целесообразно подбирать для систем отопления, горячего водоснабжения и промышленных технологических процессов с учетом заданной тепловой нагрузки. Упрощенное обслуживание и энергоэффективность аппарата достигаются за счет особенностей его внутреннего устройства и режимов работы.

Аппарат СНВЛ.028 спроектирован для эксплуатации в широком температурном диапазоне от -196 до +200 °C. Конструктивные особенности и выбор материалов гарантируют устойчивость к динамическим нагрузкам, включая вибрации и гидроудары. Такое исполнение делает устройство применимым в сферах ЖКХ и на промышленных объектах. В процессе обслуживания предусмотрена возможность использования оригинальных пластин и уплотнительных элементов.

Для аппарата СНВЛ.028 инженеры выполняют подбор оптимальной конфигурации, базируясь на заданных температурных графиках, расходах и допустимых потерях давления. В ходе поверочного расчёта определяется рабочий режим, после чего выбираются необходимые варианты рифления, присоединений и материалы исполнения.

Аппарат СНВЛ.028 предназначен для работы в системах отопления и горячего водоснабжения, а также в теплофикационных узлах. Он применяется в промышленных технологических контурах, объектах жилищно-коммунального хозяйства и энергетике.
