СНВЛ.055
- Описание
- Отзывы
- Задать вопрос
- Дополнительно
-
Описание
СНВЛ.055 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектацию и сроки подтвердим за 30 минут.
Подберём оптимальную конфигурацию под ваши параметры. В наличии / срок поставки уточняйте. Техническая поддержка и сервис. Доставка по РФ.

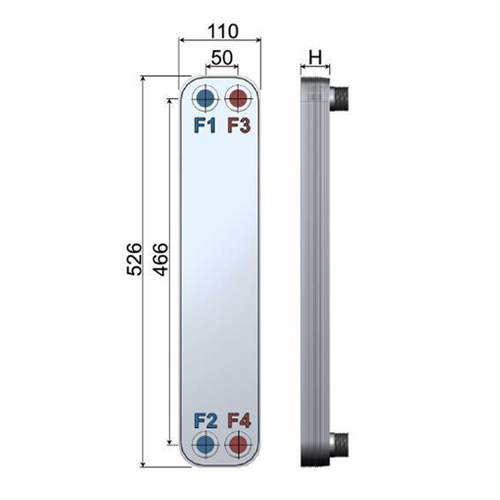

Бренд Категория Паянные теплообменники Модель СНВЛ.055 Число пластин n (до 150) A (мм) 9+2,3·n Масса (кг) 2,1+0,16·n Объём полостей (л) первичная: 0,095·(n−2)/2; вторичная: 0,095·n/2 Площадь теплообмена (м²) (n−2)·0,055 Рабочее давление 3 / 4,5 МПа Испытательное давление 4,5 / 6,75 МПа Рабочая температура -196…+200 °C Конфигурация каналов H / M / L Присоединения Сварные — до 1 3/8″; резьбовые — до 1 1/4″ MPN / SKU — Описание
Модель СНВЛ.055 представляет собой компактный паяный пластинчатый теплообменник, применяемый в системах отопления, горячего водоснабжения и технологических контурах. Конструкция устройства основана на использовании тонких теплопередающих пластин, что в сочетании с развитым рифлением каналов обеспечивает высокую удельную теплоотдачу при минимальных внешних габаритах аппарата. Такой подход к проектированию позволяет эффективно подбирать оборудование под требуемую тепловую нагрузку, сохраняя при этом компактность узла.
Модель СНВЛ.055 представляет собой паянный теплообменник, конструкция которого исключает необходимость периодической замены уплотнительных элементов. Это решение снижает эксплуатационные расходы и упрощает обслуживание оборудования. Аппарат сохраняет работоспособность при перепадах давления и гидроударах, а также функционирует в широком температурном диапазоне.
Когда выбирать СНВЛ.055
Когда нужен высокий тепловой поток при ограниченном месте установки и давлении до 4,5 МПа.
- ИТП: отопление / ГВС
- Рекуперация тепла в технологических линиях
- Охлаждение оборотной воды и масел
Варианты исполнения
Подбор рисунка каналов и присоединений под ваши режимы.
- Каналы: H / M / L
- Присоединения: резьба / сварка
- Материалы пластин/пайки по средам
Сервис и ЗИП
Оперативная поставка, контроль герметичности, крепёж, опоры и переходники.
- Производственные испытания
- Документация и паспорта
- Доставка по РФ
Для выполнения поверочного расчета теплообменника СНВЛ.055 необходимо предоставить полные данные о режимах работы. Укажите типы обрабатываемых сред, массовые или объемные расходы, выраженные в т/ч или м³/ч, а также температурные параметры на входах и выходах каждого контура. Обязательно укажите допустимые потери давления. На основе этих параметров подбирается конфигурация пластин (H/M/L) и вариант присоединений, совместимый с существующей трубопроводной системой.
Области применения
- Системы отопления и ГВС (ИТП, ЦТП)
- Охлаждение теплоносителей и масляных контуров
- Технологические процессы пищевой и химической промышленности
- Рекуперация тепла в вентиляции и кондиционировании
