СНВЛ.117

Нужен быстрый подбор? Напишите в чат

Проконсультируем и ответим 24/7 в течение ~1 минуты.

Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.

СНВЛ.117 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу. Подберём оптимальную конфигурацию под ваши параметры. В наличии, поставка под заказ в короткие сроки. Техническая поддержка и сервис. Доставка по РФ. МодельСНВЛ.117Число пластинn (до 250) A (мм)11 + 2,2*nМасса (кг)6,5 + 0,4*n Объём полости (л)первичная: 0,192*(n-2)/4;

Подробнее

131 800 ₽

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

СНВЛ.117 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу.

Подберём оптимальную конфигурацию под ваши параметры. В наличии, поставка под заказ в короткие сроки. Техническая поддержка и сервис. Доставка по РФ.

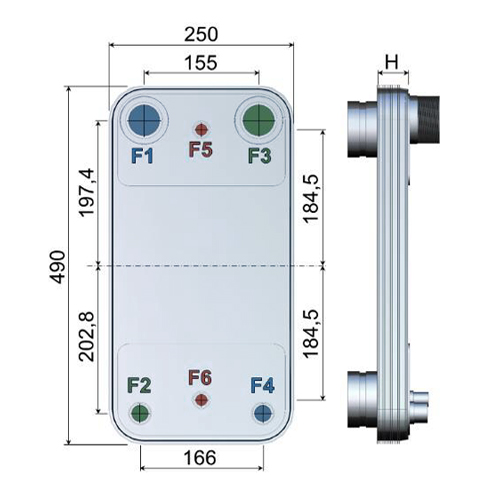

Модель	СНВЛ.117	Число пластин	n (до 250)
A (мм)	11 + 2,2*n	Масса (кг)	6,5 + 0,4*n
Объём полости (л)	первичная: 0,192(n-2)/4; вторичная: 0,192n/2
Площадь теплообмена (м²)	(n-2)*0,117
Рабочее давление	3 / 4,5 МПа
Давление испытаний	4,5 / 6,75 МПа
Рабочая температура	от -196 до +200 °C
Конфигурация каналов	Н
Подключения	Сварное до 2 5/8", резьбовое до 2 1/2"

Аппарат СНВЛ.117 относится к категории паяных пластинчатых теплообменников, предназначенных для эксплуатации в контурах отопления, системах горячего водоснабжения и технологических процессах. Конструкция устройства обеспечивает высокую удельную теплоотдачу при сохранении компактных размеров. Агрегат отличается устойчивостью к воздействию вибраций и гидроударов, что позволяет применять его в системах с нестабильными гидродинамическими режимами. Подбор оборудования под конкретную тепловую нагрузку осуществляется с учетом заданных температурных параметров и расхода сред.

Аппарат СНВЛ.117 спроектирован для функционирования в диапазоне температур от -196 до +200 °C. Применение коррозионностойких материалов и высококачественных уплотнительных элементов повышает ресурс оборудования и снижает затраты на его обслуживание.

Аппарат СНВЛ.117 проектируется с учетом индивидуальных параметров гидравлики, где подбор конфигурации осуществляется на основе заданных расходов и допустимого перепада давления. Конструкция предполагает использование пластин с различными типами рифления, что позволяет оптимизировать теплообмен под конкретную нагрузку.

Области применения

Отопление

Эффективное подключение к системам теплоснабжения зданий.

ГВС

Надёжный нагрев воды в жилищно-коммунальном хозяйстве.

Промышленность

Технологические процессы с высокими давлениями и температурами.

Аналоги

СНВЛ.110
СНВЛ.120
СНВЛ.060
