СНВЛ.500

Нужен быстрый подбор? Напишите в чат

Проконсультируем и ответим 24/7 в течение ~1 минуты.

Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.

СНВЛ.500 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу. Подберём оптимальную конфигурацию под ваши параметры. В наличии, срок поставки по запросу. Техническая поддержка и сервис. Доставка по РФ. МодельСНВЛ.500Число пластинn (до 100) A (мм)10 + 2,23·nМасса (кг)2,54 + 0,2·n Объём полости (л)первичная: 0,1·(n-2)/2; вторичная:

Подробнее

524 200 ₽

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

СНВЛ.500 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу.

Подберём оптимальную конфигурацию под ваши параметры. В наличии, срок поставки по запросу. Техническая поддержка и сервис. Доставка по РФ.

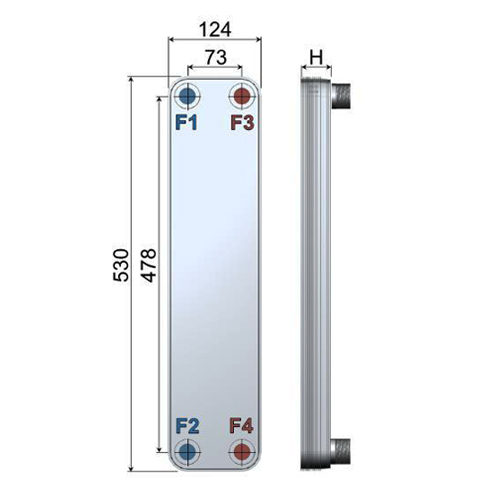

Модель	СНВЛ.500	Число пластин	n (до 100)
A (мм)	10 + 2,23·n	Масса (кг)	2,54 + 0,2·n
Объём полости (л)	первичная: 0,1·(n-2)/2; вторичная: 0,1·n/2
Площадь теплообмена (м²)	(n-2) · 0,059
Рабочее давление	3 МПа / 4,5 МПа
Давление испытаний	4,5 МПа / 6,75 МПа
Рабочая температура	-196…+200 °C
Конфигурация каналов	Н
Подключения	Сварное до 1 3/8", резьбовое до 1 1/4"

Описание модели

паяный пластинчатый теплообменник СНВЛ.500 представляет собой устройство среднего типоразмера, применяемое в системах отопления, контурах горячего водоснабжения и ряде технологических процессов. Конструктивная особенность аппарата заключается в геометрии пластин, формирующей каналы типа «Н». Такая конфигурация способствует увеличению турбулентности протекающих сред, что напрямую влияет на рост удельной теплоотдачи. В результате достигается высокая тепловая эффективность при сохранении компактных внешних габаритов изделия.

Модель СНВЛ.500 спроектирована для работы под давлением до 4,5 МПа и выдерживает температурный режим от криогенных значений до +200 °C. Стойкость к вибрациям и гидроударам делает данный аппарат подходящим решением для систем ЖКХ и промышленных объектов при подборе оборудования под заданные тепловые нагрузки.

Области применения

Системы отопления жилых и административных зданий
Горячее водоснабжение (ГВС), подогрев сетевой и подпиточной воды
Технологические контуры в пищевой, химической и смежных отраслях
Рекуперация и утилизация тепла в локальных установках
