СНВЛ.022

Нужен быстрый подбор? Напишите в чат

Проконсультируем и ответим 24/7 в течение ~1 минуты.

Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.

СНВЛ.022 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу. Подберём оптимальную конфигурацию под ваши параметры. В наличии, срок поставки уточняйте у менеджера. Техническая поддержка и сервис. Доставка по РФ. МодельСНВЛ.022Число пластинn (до 60) A (мм)7+2,3*nМасса (кг)0,6+0,07*n Объём полости (л)первичная: 0,04*(n-2)/2; втори

Подробнее

26 900 ₽

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

СНВЛ.022 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу.

Подберём оптимальную конфигурацию под ваши параметры. В наличии, срок поставки уточняйте у менеджера. Техническая поддержка и сервис. Доставка по РФ.

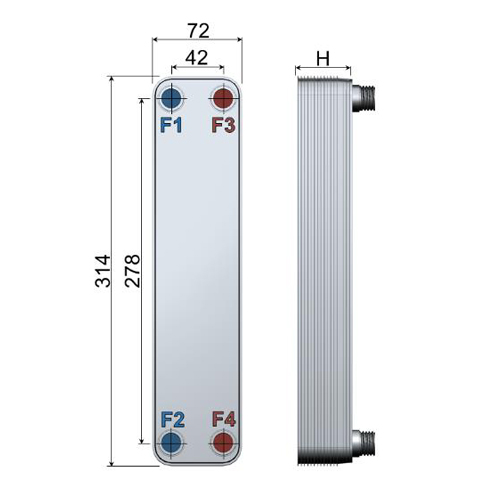

Модель	СНВЛ.022	Число пластин	n (до 60)
A (мм)	7+2,3*n	Масса (кг)	0,6+0,07*n
Объём полости (л)	первичная: 0,04(n-2)/2; вторичная: 0,04n/2
Площадь теплообмена (м²)	n
Рабочее давление	3 МПа / 4,5 МПа
Давление испытаний	4,5 МПа / 6,75 МПа
Рабочая температура	-196...+200 °C
Конфигурация каналов	Н
Макс. сварное соединение	7/8"
Макс. резьбовое соединение	3/4"

Описание модели

Модель СНВЛ.022 представляет собой компактный паяный пластинчатый теплообменник, рассчитанный на работу в системах отопления, контурах горячего водоснабжения и технологических цепях. Конструкция аппарата отличается малой массой и небольшими габаритами, что обеспечивает простоту монтажа и интеграции оборудования в зоны с ограниченными пространственными возможностями.

Аппарат СНВЛ.022 проектируется с учётом обеспечения высокой эффективности теплообмена при сохранении минимальных потерь давления. Конструктивные особенности устройства повышают устойчивость к гидроударам и вибрационным воздействиям.

В нашем каталоге доступны пластины и уплотнения для данной модели.

Теплообменник модели СНВЛ.022 подбирается с учетом заданных температурных режимов, расходов сред и допустимых потерь давления. Оборудование доступно в различных вариантах рифления и материалов исполнения, что позволяет оптимизировать его под конкретные условия эксплуатации. Компания оказывает услуги по сервисному обслуживанию, ремонту и поставке запасных частей на всей территории России.
