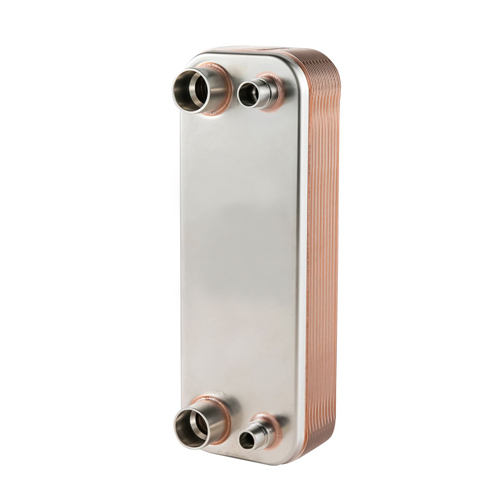

Паянный теплообменник ZL14

Описание модели

Модель ZL14 представляет собой компактный паянный пластинчатый теплообменник, предназначенный для работы с малыми расходами теплоносителя в условиях стесненного монтажа. Конструкция аппарата допускает гибкое изменение тепловой поверхности за счет изменения количества пластин без необходимости пересмотра габаритов установки. Линейная зависимость толщины пакета от числа пластин описывается формулой 9+2,3·N, что позволяет точно подобрать оборудование под конкретную задачу. Объем рабочей полости также зависит от числа пластин и рассчитывается по выражению 0,010·(N−2) л, что обеспечивает экономичное использование материалов и пространства при проектировании системы.

Модель ZL14 представляет собой паянный теплообменник с унифицированными характеристиками для всей линейки. Конструкция включает пластины из нержавеющей стали марок AISI 316L и 304, соединенных методом пайки медью либо никелем. Аппарат рассчитан на рабочий диапазон температур от −196 до +225 °C и максимальное давление до 3/4,5 МПа. Данные параметры зафиксированы в паспорте изделия и подтверждают пригодность оборудования для эксплуатации в различных системах.
